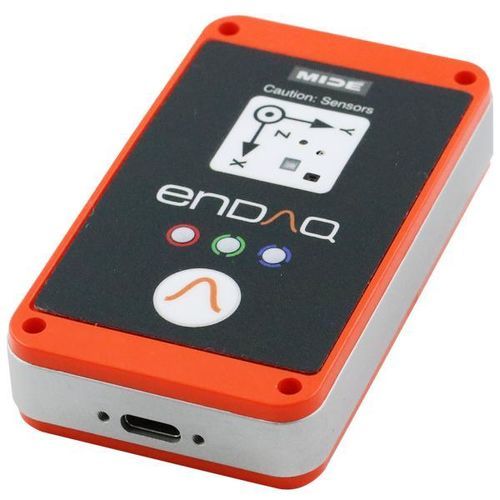

Schwingungsdatenlogger W5-D40

LuftfeuchtigkeitLichtstärkeBeschleunigung

Überblick
Der W5-D40 ist ein kompakter kabelloser Schwingungsrekorder mit integrierten Umweltsensoren. Er speichert Aufzeichnungen lokal (16 GB) und kann nach einer Messung Daten über Wi‑Fi in die enDAQ CLOUD hochladen; die drahtlose Übertragung kann für Offline‑Betrieb deaktiviert werden. Das Gehäuse kombiniert Polycarbonat und 7075 Aluminium, und das Gerät verfügt über einen wiederaufladbaren 1.250‑mAh‑Akku für längere Überwachungszyklen.

Kurzbeschreibung

• Gehäuse: Polycarbonat & Aluminium 7075
• Beschleunigungsaufnehmer: Digitalkapazitiv, ±40 g, bis 4.000 Hz
• Batterie: 1.250 mAh wiederaufladbar
• Speicher: 16 GB onboard

Produktmerkmale

• Autonom: Sensoren, Speicher und Akku integriert in einem handlichen Formfaktor; Einrichtung über USB
• Flexibel: Mehrere Messbereiche und programmierbare Wake-/Abtastroutinen
• Feldtauglich: Kalibriert mit NIST‑rückführbarer Referenz; ausgelegt für breite Einsatzbedingungen

Speicheraufnehmer-Spezifikationen
Typ: Digitalkapazitiv
Bereich: ±40 g
Max. Abtastrate: 4.000 Hz
Bandbreite: 0–300 Hz
Rauschen: < 0,01 gRMS
Auflösung: 0,00008 g

Spezifikationen zusätzlicher Sensoren
Mikrofon: 105 dB — Abtastrate: 0 (aus) bis 20.000 Hz
GPS Position: Genauigkeit 2,5 m — Abtastrate: 0 bis 1 Hz
GPS Zeit: Auflösung 60 ns — Abtastrate: 0 bis 1 Hz
Gyroskop: Bereich 2000°/s — Auflösung 0,06°/s — Abtastrate: 0 bis 3.200 Hz
Magnetometer: ±1300 µT — Auflösung 0,3 µT — Abtastrate: 0 bis 10 Hz
Temperatur: -40 bis 85 °C — Auflösung 0,01 °C — Abtastrate: 0 bis 10 Hz
Druck: 1 bis 200 kPa — Auflösung 1,6 Pa — Abtastrate: 0 bis 10 Hz
Feuchte: 0 bis 100 %RH — Auflösung 0,04 %RH — Abtastrate: 0 bis 10 Hz
Licht: 0 bis >20 µV — <100 mlx — Abtastrate: 0 bis 4 Hz

Umweltspezifikationen
Betriebstemperatur: -20 °C bis 60 °C (Laden: 10 °C bis 45 °C)
Empfohlene Lagertemperatur: -20 °C bis 25 °C
Feuchte: 0 bis 95 %RH (nicht kondensierend)
Druck: 20 kPa bis 110 kPa (absolut)
Stoßgrenze: 500 g (0–40 °C); 100 g (-40 bis 80 °C)
Störfestigkeit, elektrisches Feld: 2 MHz bis 18 GHz @ 200 V/m
Störfestigkeit, magnetisches Feld: 30 Hz bis 100 kHz

Batterie & Speicherleistung (Beispiele)
Abtastrate 50 Hz: kontinuierliche Aufzeichnung bis zu 64 Tagen; Haupt‑Accel‑Trigger ~3,7 Tage; 2. Accel‑Trigger ~11 Tage; period. / Zeit‑Trigger ~333 Tage
Abtastrate 200 Hz: Speicher ~40 Tage; Haupt‑Accel‑Trigger ~3,7 Tage; 2. Accel‑Trigger ~11 Tage; period. ~331 Tage
Abtastrate 800 Hz: Speicher ~15 Tage; Haupt‑Accel‑Trigger ~3,4 Tage; 2. Accel‑Trigger ~11 Tage; period. ~312 Tage
Abtastrate 4.000 Hz: Speicher ~4 Tage; Haupt‑Accel‑Trigger ~2,8 Tage; 2. Accel‑Trigger ~11 Tage; period. ~270 Tage

Abmessungen & mechanische Daten
Masse: 100 g
Gehäusematerial: Polycarbonat oben/unten, Aluminium Mittelstrebe (7075)
Montage (Schraube): 6-32 bolts (23 ft‑lb)
Montage (Klebeband): 3M 950 doppelseitiges Klebeband
Länge: 86,4 mm — Breite: 50,0 mm — Dicke: 21,3 mm
Schutzart: IP50 (staubgeschützt)

Kostenlose Software & Cloud
enDAQ LAB: lokale Anwendung zur Konfiguration, Kanalansicht, Basisberichte und Datenexport
enDAQ CLOUD: Cloud‑Upload für Berichte, API‑Zugriff, Speicherung und Alarme
Open‑Source Python‑Bibliotheken: IDE‑Parsing, PSD/SRS‑Erzeugung, doppelte Integration und Resampling

Hinweise
Hartschalenetui im Lieferumfang bei qualifizierten Bestellungen von enDAQ Data Loggern. Montagekit als Zubehör erhältlich.

Technische Daten

• Brand: enDAQ
• Model: W5 (variant: W5-D40)
• SKU / MPN: W5-D40
• Beschleunigungsaufnehmer: Digitalkapazitiv, ±40 g, Abtastung 4.000 Hz
• Onboard‑Speicher: 16 GB
• Batterie: 1.250 mAh wiederaufladbar
• Masse: 100 g
• Abmessungen: 86,4 mm x 50,0 mm x 21,3 mm
• Schutzart: IP50
• Betriebsbereich: -20 °C bis 60 °C
• Zusätzliche Sensoren: Mikrofon, GPS, Gyroskop, Magnetometer, Temperatur, Druck, Feuchte, Licht
