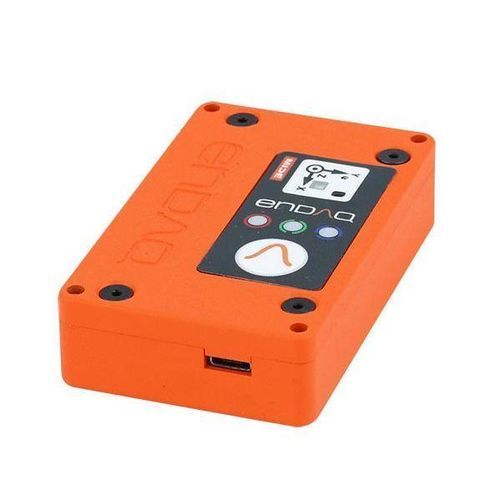

Aufprall-Datenlogger S5-R2000D40

LuftfeuchtigkeitLichtstärkeSchwingung

Produktübersicht Der S5-R2000D40 ist ein Schockrekorder mit einem leistungsstarken piezoresistiven Beschleunigungssensor, einem sekundären kapazitiven Beschleunigungssensor und mehreren Umgebungssensoren. Dieses Modell verfügt über einen großen Messbereich (±2.000 g), ein Aluminium 7075-Gehäuse für verbesserte Zuverlässigkeit und einen erweiterten Frequenzgang sowie eine größere Batterie für längere Aufzeichnungszeiten. Kurzbeschreibung

• Gehäusematerial: Aluminium 7075
• Piezoresistiver Beschleunigungsmesser: ±2.000g
• Digitaler kapazitiver Beschleunigungsmesser: ±40g
• Akku: 850 mAh
• Speicher: 8 GB

Anwendungsbereiche

• Vibrationserfassung und -aufzeichnung
• Schock- und Stoßtests
• Versand- und Transportüberwachung
• Wi-Fi-fähige drahtlose Überwachung
• Umwelttests

Produktmerkmale Komfortabel

• Standalone-Messsystem mit Sensoren, Speicher und wiederaufladbarem Akku
• Handlicher Formfaktor
• Einrichtung in Minutenschnelle über USB-Schnittstelle

Anpassungsfähig

• Mehrere Beschleunigungssensoren für einen großen Dynamikbereich
• Viele zusätzliche eingebettete Sensoren in einem einzigen System
• Benutzerprogrammierbare Weckbedingungen und Abtastraten

Zuverlässig

• Vertraut in rauen Umgebungen von über 2.000 Kunden und der US Navy
• Kalibriert mit NIST-rückführbarem Beschleunigungsmesser
• Speicherkapazität für Milliarden von Datenpunkten

Beschleunigungsmesser-Spezifikationen Beschleunigungssensortyp | Bereich | Abtastrate | Bandbreite | Rauschen | Auflösung Piezoresistiv | ± 2.000g | 20.000 Hz | 0 bis 2.000 Hz | < 1,6 gRMS | < 0,2 g Digital Kapazitiv | ± 40g | 4.000 Hz | 0 bis 300 Hz | < 0,01 gRMS | 0,00008 g Zusätzliche Sensor-Spezifikationen Sensor | Messbereich | Auflösung | Abtastrate Mikrofon | 105 dB | | 0 (aus) bis 20.000 Hz GPS-Standort | | 2,5 m | 0 (aus) bis 1 Hz GPS-Zeit | | 60 ns | 0 (aus) bis 1 Hz Gyroskop | 2000°/s | 0,06 °/s | 0 (aus) bis 3.200 Hz Magnetometer | ± 1300 µT | 0,3 µT | 0 (aus) bis 10 Hz Temperatur | -40 bis 85 °C | 0,01 °C | 0 (aus) bis 10 Hz Druck | 1 bis 200 kPa | 1,6 Pa | 0 (aus) bis 10 Hz Luftfeuchtigkeit | 0 bis 100 %rF | 0,04 %rF | 0 (aus) bis 10 Hz Licht | 0 bis >20 uV | <100 mlx | 0 (aus) bis 4 Hz Umweltspezifikationen Parameter | Bereich | Anmerkungen Betriebstemperatur | -20°C bis 60°C (-4°F bis 140°F) | Wiederaufladetemperatur 10°C bis 45°C (50°F bis 113°F) Empfohlene Lagertemperatur | -20°C bis 25°C (-4°F bis 77°F) | Luftfeuchtigkeit | 0 bis 95 %RH | nicht kondensierend Druck | 20 kPa bis 110 kPa (2,9 psi bis 16,0 psi) | Absoluter Druck Schockgrenze | 3.000 g | Siehe Schockbericht für Details Keine Störfestigkeit gegenüber elektrischen Feldern | 2 MHz bis 18 GHz @ 200 V/m | Einzelheiten siehe EMI-Testbericht Keine Magnetfeldempfindlichkeit | 30 Hz bis 100 kHz | Einzelheiten siehe EMI-Prüfbericht Batterie- und Speicherleistung Die Batterieleistung hängt von der Konfiguration, dem Alter der Batterie und der Temperatur ab. Nachfolgend finden Sie eine typische Leistung bei Raumtemperatur mit einer relativ neuen Batterie. Rubriken: Abtastrate | Speicherkapazität | Kontinuierliche Aufzeichnung | Hauptbeschleunigung. Trigger | 2nd Accel. Trigger | Periodischer/Zeit-Trigger 100 Hz | 22 Tage | 37 Stunden | 44 Stunden | 7 Tage | 153 Tage 1.000 Hz | 9 Tage | 37 Stunden | 44 Stunden | 7 Tage | 146 Tage 5.000 Hz | 3 Tage | 30 Stunden | 44 Stunden | 7 Tage | 129 Tage 20.000 Hz | 17 Stunden | 17 Stunden | 44 Stunden | 7 Tage | 68 Tage Abmessungen & Mechanik Masse: 100 Gramm Gehäuse-Material: Aluminium 7075 Montage - Schrauben: 4-40-Schrauben (100 in-oz) Montage - Klebeband (doppelseitig): 3M 950 Klebeband Länge: 76,2 mm (3,00") Breite: 47,0 mm (1,85") Dicke: 18,3 mm (0,72") Schutzart: IP 50 (staubgeschützt) Kostenlose Software & Analyse-Tools

• enDAQ LAB: eigenständige Anwendung zur Konfiguration von Sensoren, Anzeige mehrerer Kanäle, grundlegenden Berichten, Batch-Export und Konvertierung von Daten
• enDAQ CLOUD: Hochladen von Rohdaten in die Cloud für Standard- und erweiterte benutzerdefinierte Berichte, API-Zugang und Speicherung
• Open-Source-Python-Bibliotheken: Laden & Parsen von Dateien, Generieren von PSD und SRS, Doppelintegration in Geschwindigkeit & Verschiebung und Resample-Daten

Inbegriffene Artikel Kostenlose enDAQ Pelican-Tasche bei jeder Bestellung eines enDAQ®-Datenloggers (ausgewählte Modelle). Caractéristiques / Technische Daten

• Modellfamilie: S5
• Typisches Modell gezeigt: S5-R2000D40
• Primärer Beschleunigungsmesser: Piezoresistiv ±2.000g, bis zu 20.000 Hz Abtastung
• Sekundärer Beschleunigungsmesser: Digital kapazitiv ±40g, bis zu 4.000 Hz Abtastrate
• Akku: 850 mAh (typisch)
• Interner Speicher: 8 GB
• Gehäuse: Aluminium 7075
• Masse: 100 g
• Abmessungen: 76.2 mm × 47,0 mm × 18,3 mm
• Schutzart: IP 50
• Umgebungseinsatzbereich: -20°C bis 60°C
• Schockgrenze: >3.000 g
• Typischer Listenpreis (exkl. MwSt.): 5.299,00 USD
• Lieferzeit: 8 Wochen plus Versand
