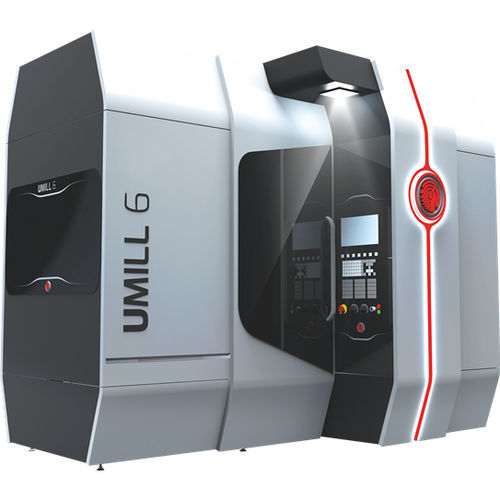

5-Achs-Bearbeitungszentrum Umill 6
vertikalmit feststehendem Portalmit Rotationstisch

5-Achs-Bearbeitungszentrum
5-Achs-Bearbeitungszentrum
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
vertikal
Struktur
mit feststehendem Portal, mit Rotationstisch
Anzahl Werkzeuge
30 Werkzeuge
Anwendungsbereich
für automatische Werkzeugwechsler, für die Luftfahrtindustrie
Weitere Eigenschaften
kompakt, Hochpräzision, Hochleistung, hohe Festigkeit, Hochleistung
X-Hub

700 mm
(28 in)

Y-Hub

740 mm
(29 in)

Z-Hub

550 mm
(22 in)

Rotationsgeschwindigkeit

10.000 rpm
(62.832 rad.min-1)

Leistung

18 kW
(24,47 hp)

Vorrückgeschwindigkeit X-Achse

40.000 mm/min
(26 in/s)

Vorrückgeschwindigkeit Y-Achse

40.000 mm/min
(26 in/s)

Vorrückgeschwindigkeit Z-Achse

40.000 mm/min
(26 in/s)

Maximale Tischlast

600 kg
(1.323 lb)

Werkzeuggewicht (max.)

7 kg
(15,4 lb)

Positioniergenauigkeit

0,015 mm
(0,001 in)

Wiederholbarkeit

0,005 mm
(0 in)

Gesamtgewicht

13.000 kg
(28.660,09 lb)

Gesamtbreite

4.410 mm
(173,6 in)

Gesamthöhe

3.540 mm
(139,4 in)

Beschreibung

Die Umill Serie gehört zur Baureihe von 5-Achs-Fräszentren mit Portalstruktur und Schwenkrundtisch. Das moderne Design und die kompakten Abmessungen sind so optimiert, dass eine minimale Stellfläche erreicht wird und das, ohne die grundlegenden Merkmale unserer Maschinen zu beeinträchtigen : erhöhte Steifigkeit bei der Bearbeitung, verbunden mit Leistung und Qualität. Diese Baureihe ist ideal geeignet für die Bearbeitung komplexer Teile in 3 oder 5 Achsen vom Schruppen bis zum Schlichten, für Werkstücke aus Branchen wie der Feinmechanik, Automobilindustrie, Bahn, Energie und sogar der Luft- und Raumfahrt. Hauptmerkmale Tisch Ausgezeichnete Zugänglichkeit zum Werkstück bei der 5-Seiten-Bearbeitun durch Schwenken des Tisches Die Verfahrwege der Achsen sind für einen großen Durchlass unter der Spindel optimiert
