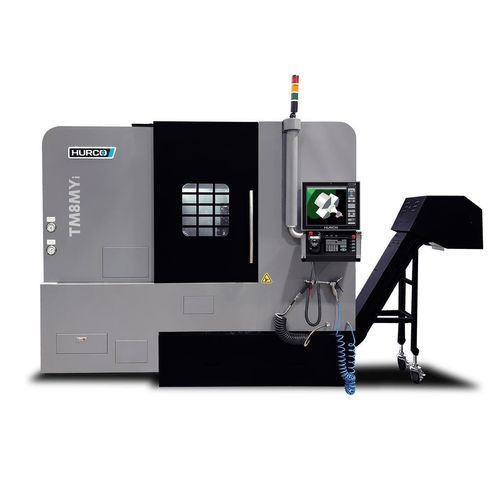

CNC-Drehmaschine TM8MY

horizontalmit Schrägbett12 Werkzeuge

Overview
Der TM8MY gehört zur TMMY‑Baureihe schräggestellter Drehzentren mit angetriebenen Werkzeugen und programmierbarer C‑Achse. Er ist für kombinierte Dreh‑ und Nachbearbeitungsaufgaben (Fräsen/Bohrungen) in kleinen bis mittleren Losgrößen ausgelegt und ermöglicht die Komplettbearbeitung in einer Aufspannung zur Verkürzung der Durchlaufzeit und Sicherung der Werkstückgenauigkeit.

Highlights

• Zwischen Spitzen: 597 mm (23,5 in)
• Max. Drehdurchmesser: 320 mm (12,6 in)
• Max. Drehlänge: 375 mm (14,76 in)
• Futtergröße: 210 mm (8,27 in)

Feedrate
Schnellvorschub X‑Achse — 30 m/min (1181 IPM)
Schnellvorschub Y‑Achse — 12 m/min (472 IPM)
Schnellvorschub Z‑Achse — 30 m/min (1181 IPM)

Capacity
Zwischen Spitzen — 597 mm / 23,5 in
Max. Drehdurchmesser — 320 mm / 12,6 in
Max. Drehlänge — 375 mm / 14,76 in
Max. Stangendurchlass — 64,5 mm / 2,54 in
Schwenk über Bett — 490 mm / 19,29 in
Schwenk über Wagen — 490 mm / 19,29 in

Size
Maschinengewicht — 4490 kg / 9899 lb

Spindle
Futterdurchmesser — 210 mm / 8,27 in
Spindelleistung — 22,6 kW / 30,3 hp
Spindeldrehmoment — 263,6 Nm / 194,7 ft‑lbs
Max. Drehzahl — 4000 RPM
Spindelkonus — BMT55

ATC
Werkzeugkapazität — 12
Max. Werkzeugdurchmesser — 490 mm

Live Spindle
Max. Drehzahl — 5.000 RPM
Live‑Spindle Leistung — 11,9 kW / 16 HP
Live‑Spindle Drehmoment — 37,8 Nm / 27,9 lb‑ft

Turret
Werkzeugkapazität Turret — 12
Werkzeugaufnahmeschnitt — 25 mm x 25 mm (0,98" x 0,98")
Max. Durchmesser Bohrstange — 32 mm / 1,26 in

Travels
X‑Achse — 232 mm / 9,1 in
Y‑Achse — 55 mm / 2,17 in
Z‑Achse — 550 mm / 21,65 in

Inventory Status
Versandbereit

Technical specifications

• Modell: TM8MY
• Baureihe: TMMY (TMM Drehzentren mit angetriebenen Werkzeugen & programmierbarer C‑Achse)
• Zwischen Spitzen: 597 mm / 23,5 in
• Max. Drehdurchmesser: 320 mm / 12,6 in
• Max. Drehlänge: 375 mm / 14,76 in
• Futterdurchmesser: 210 mm / 8,27 in
• Maschinengewicht: 4490 kg / 9899 lb
• Schnellvorschub X: 30 m/min / 1181 IPM
• Schnellvorschub Y: 12 m/min / 472 IPM
• Schnellvorschub Z: 30 m/min / 1181 IPM
• Spindelleistung: 22,6 kW / 30,3 hp
• Spindeldrehmoment: 263,6 Nm / 194,7 ft‑lbs
• Max. Spindeldrehzahl: 4000 RPM
• Spindelkonus: BMT55
• Max. Drehzahl Live‑Spindle: 5.000 RPM
• Leistung Live‑Spindle: 11,9 kW / 16 HP
• Drehmoment Live‑Spindle: 37,8 Nm / 27,9 lb‑ft
• Werkzeugausstattung: ATC Kapazität 12; Turret Kapazität 12; Werkzeugaufnahme 25 mm x 25 mm
• Max. Durchmesser Bohrstange: 32 mm / 1,26 in
• Max. Stangendurchlass: 64,5 mm / 2,54 in
