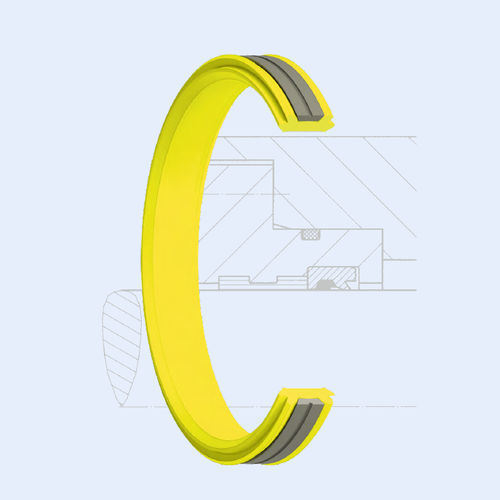

Schaber-Dichtung TDMA series

ElastomerBronzePTFE

Der HUNGER Tandem-Dichtsatz für Multimedieneinsatz TDMA, außendichtend, wird zur Abdichtung von Kolben und Plungerkolben verwendet. Er kann bei Hydrauliköl auf Mineralölbasis sowie bei Druckluft eingesetzt werden. Der TDMA besteht aus 2 Teilen, einem elastischen Grundkörper aus PUR mit 2 Dichtlippen und einem Gleitring aus abriebfestem PTFE-Bronze-Compound mit 2 Dichtkanten. Die Dichtlippen ragen im nicht eingebauten Zustand über den Nenndurchmesser der Dichtung hinaus und legen sich beim Einbau mit Vorspannung an das Zylinderrohr an. Dadurch ergibt sich im drucklosen Zustand die erforderliche Dichtheit. Umgeben vom elastischen Grundkörper bewegt sich der Gleitring axial im unmittelbaren Kontakt auf der Rohrinnenseite. Bei steigendem Druck und Stauchung des elastischen Grundkörpers wird vor allem der Gleitring an die Rohrinnenfläche angedrückt. Die Außenfläche des TDMA wird im wesentlichen vom Gleitring gebildet, der hervorragende Gleiteigenschaften besitzt. In Verbindung mit einer Oberflächenrauhigkeit des Zylinderrohres bzw. der Kolbenstange von Ra 0,1 - 0,3 μm wird eine minimale Reibung bei hoher Dichtwirkung und langer Lebensdauer des Dichtsatzes erzielt. Es gibt kein Kleben oder Radieren der Dichtung, keine unzulässige Wärmeentwicklung und vor allem keinen Stick-Slip-Effekt. Der Einbau des TDMA empfiehlt sich dort, wo gleichzeitig auf beiden Seiten verschiedene Medien voneinander getrennt werden müssen. Er ist deshalb zur Abdichtung von Fettkammern gegen Eintritt von Wasser oder anderen Medien geeignet, die nicht mit den Betriebsmedien in Berührung kommen dürfen.
