Anschlussart - Crimpen
Anschlussbereich - 0,14 – 10 mm²
Anschlussquerschnitt Leistung - 2,5 – 10 mm²
Anschlussquerschnitt Signal - 1,5 – 1,5 mm²
Anzahl der Kontakte Leistung - 3
Anzahl der Kontakte PE - 1
Anzahl der Kontakte Signal - 4

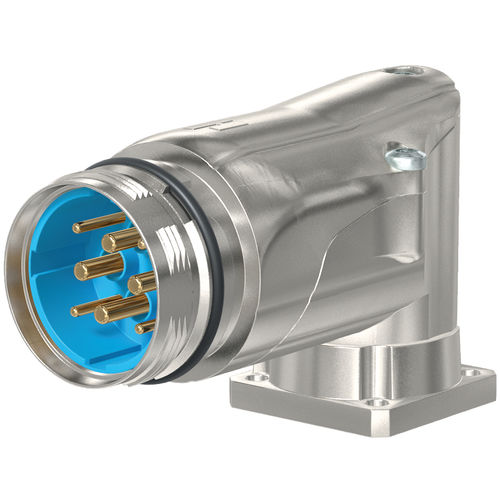

Ausführung - abgewinkelt,TWILOCK-S
Außengewinde steckseitig - M40 x 1,5
Dichtungsart - O-Ring
Drehbar - 330 °
Einbaumaße - Ø 32 + 0,1 mm
Einsatz - Stift
Farbe Kontakteinsatz - blau
Flansch - 40 x 40 mm
Gehäusebauform - Geräte - abgewinkelt
Inbus/Torx - T20
Isolationswiderstand Leistung - > 10^13 Ω
Isolationswiderstand Signal - > 10^13 Ω
Kontakt-Ø Leistung - 3.6 mm
Kontakt-Ø Signal - 2 mm
Lochabstand - 30 mm
Lochdurchmesser - 4 x Ø 4,5 mm
Länge (L) - 103 mm
Material Dichtungen/O-Ringe - FKM (FPM),HNBR
Material Gehäuse - Zink-Druckguss
Material Gehäuseoberfläche - blau passiviert
Material Isolierkörper - PBT
max. Übergangswiderstand Daten - 3 mOhm
max. Übergangswiderstand Leistung - 1 mOhm
max. Übergangswiderstand Signal - 3 mOhm
Nennspannung bei Verschmutzungsgrad 3 Leistung - 600 V~
Nennspannung bei Verschmutzungsgrad 3 Signal - 300 V~
Nennstrom Leistung - 55 A
Nennstrom Signal - 28 A
Polbild - 4 + 3 + PE
Polzahl - 8
Prüfspannung Leistung - 4000 V~
Prüfspannung Signal - 2500 V~
Schirmung - ungeschirmt
Schutzart - IP 67,IP 69 K
Steckzyklen - > 500
Temperaturbereich - -40°C bis +125°C
TWILOCK-Gewinde - M40 x 1,5
Verschmutzungsgrad - 3
