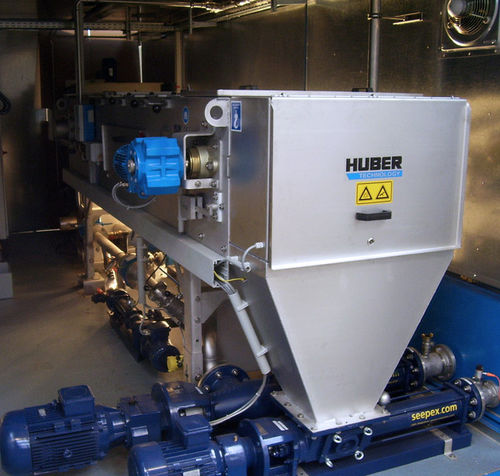

Schwerkrafteindicker DrainBelt

Bandzur Schlammbehandlung

Bandeindicker für wirtschaftlichste Schlammeindickung Die trichterförmige Gestaltung des Aufgabereaktors gewährleistet eine optimale Konditionierung und eine gleichmäßige Verteilung des Schlammes auf die gesamte Breite des Siebbandes. Das Filterband wird über eine Antriebs- und eine Spannwalze waagrecht in der Anlage geführt. Der Schlamm wird über eine Aufgabeschurre oberhalb der Spannwalze sanft auf das Filterband aufgegeben und vom langsam laufenden Siebband in Richtung des Schlammabwurfes gefördert. Freies Wasser fließt unter Schwerkrafteinfluss nach unten ab während die Schlammflocken auf dem Siebband verbleiben. Ein Kunststoffabstreifer an der Antriebswalze hebt den Schlammkuchen vom Filterband ab. Um die Effektivität des Filtrationsprozesses zu steigern, befinden sich Störkörper auf dem Siebband, welche Kanäle in den Schlammkuchen pflügen und so das Ablaufen des Wassers aus dem Schlammkuchen erleichtern. Optional kann der Schlamm durch eine Staurampe vor dem Abwurf abgebremst werden. Hierbei bildet sich eine Schlammwalze auf dem Siebband, welche den Eindickgrad des Schlammes nochmals steigert. Nach dem Abheben des Schlammes durch einen Abstreifer durchläuft das Siebband unten im Maschinengehäuse eine Spritzdüsenleiste, welche Schlammpartikel aus den Poren des Filterbandes spült. Das anfallende Spülwasser wird getrennt vom Klarfiltrat aus dem Eindickvorgang unterhalb des Siebbandes in einer im Anlagengehäuse integrierten Filtratwanne gesammelt und abgeleitet. Die Auffangwanne für das Klarfiltrat ist während des Betriebes eingestaut und kann dadurch als Vorlagebehälter zur Speisung der Spritzdüsenleiste genutzt werde.
