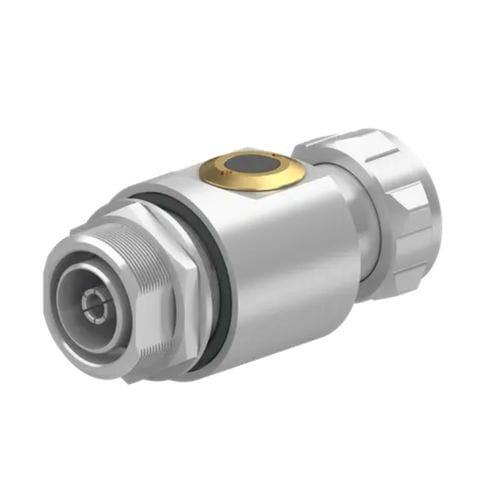

Restspannung um 80 % im Vergleich zu Standardtypen der Serie 3400 reduziert
Restenergie um mehr als 99,9 % im Vergleich zur Serie 3401 und 3402 reduziert
DC-blocking on protected side of the device
Erhältlich für Anwendungen von 70 MHz bis 18 GHz
Rückflussdämpfung 20 dB min. und Einfügedämpfung 0,2 dB max.
Breitbandiges Design
Platzsparendes Design
Multi-band operation
Spezifikationen
Produkt-Konfiguration
Main path connectors -
Port 1: ungeschützt, 7/16 plug (male)
Port 2: geschützt, 7/16 jack (female)
Side of bulkhead -
geschützte Seite
Inline design -
YES
EMP can be install reversed -
YES
Schnittstellen und Material Daten
Material und Veredlung des Gehäuses -
Messing / SUCOPLATE (R) Beschichtung
Innenleiter, Material / Veredlung -
Port 1: Messing / Silber Beschichtung
Port 2: Bronze / Silber Beschichtung
Elektrische Daten
Impedanz -
50 Ω
Frequenzbereich -
690 MHz to 2700 MHz
Rückflussdämpfung typisch -
23 dB
Insertion loss typical -
0.1 dB
CW Leistung Frame -
500 W
PIM 3rd order -
-155 dBc typ.
Residual pulse energy (typ.) -
0.03 µJ (test pulse 4 kV 1.2/50 µs; 2 kA 8/20 µs)
Surge current handling capability -
25 kA single, 20 kA multiple (test pulse 8/20 µs)
Elektrische Bänder
Frequenzbereich -
690 MHz ... 2500 MHz
Rückflussdämpfung typisch -
26 dB
Insertion loss -
0.1 dB
Leistung Avg. / Peak -
500 W / -
PIM 3rd order -
-150 dBc typ.
Mechanische Daten
Gewicht -
430 g
Steckzyklen -
500
Umweltdaten
Betriebstemperatur -
-40 °C ... 85 °C
Lagertemperatur -
-40 °C ... 85 °C
