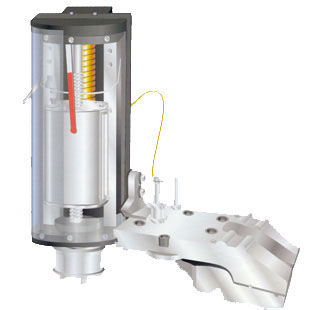

Mechanisches Kraftmessgerät CY611

Leistungsbremse Modell CY611 Verwendet Das Modell CY611 Dynamometer ist in der Lage, die Betriebssituation eines Pumpenaggregats zu überprüfen. Ein Dynamometerdiagramm zeichnet die Spannungsverlaufskurve des Pumpenhubs auf. Die verschiedenen Betriebssituationen eines Pumpenaggregats können anhand des Prüfstandsdiagramms analysiert werden. Spezifikationen Das proportionale Verhältnis des Spannungsbereichs der drei Stützen des Geräts ist 1:0,75:0,53. Um das Gerät zu bedienen, beachten Sie bitte die folgenden Hinweise: Wenn der Kalibrierungsdruck der Rohrfeder 6 MPa beträgt, sollte der Spannungsmessbereich 48KN nicht überschreiten. Wenn der Kalibrierungsdruck der Rohrfeder 10 MPa beträgt, sollte der Spannungsmessbereich nicht über 80KN hinausgehen. Beim Wechsel der Antriebsräder gibt es drei Untersetzungsverhältnisse für den Leistungsprüfstand: 1:15; 1:30; 1:45. Die Membrane wird durch Wasserkraft angetrieben. Sie besteht aus einer Ph-Cu-Membran, die 0,15 mm dick ist und einen Durchmesser von 61 mm hat. Abmessungen: Dynamometer:270×275×100(mm) Gehäuse:320×350×120(mm)
