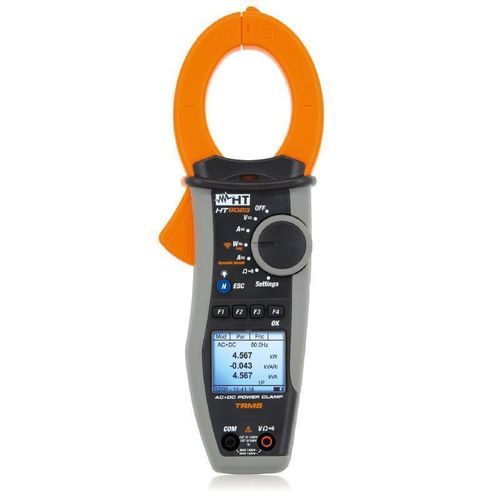

Analysator für Qualitätskontrolle HT9023

für dreiphasige StromnetzeNetzqualitätOberschwingung

Kurzbeschreibung
TRMS Stromzange AC/DC 1000 A mit Leistungsanalyse, Datenlogger und WLAN

Produktbeschreibung
Die professionelle Netzanalyse-Stromzange HT9023 mit Datenloggerfunktion ermöglicht die Messung von allen relevanten Parametern zur Analyse oder Aufzeichnung der Netzqualität. Sie entspricht der Überspannungskategorie CAT IV 600 V bzw. CAT III 1000 V und den Vorgaben der IEC/EN 61010-1, verfügt über eine hochauflösende LCD Anzeige und einer Auto Power OFF Funktion, um die Batterien zu schonen und bietet weiterhin eine Vielzahl von Multimeter-Messfunktionen mit einem weiten Messbereich an. Die HT9023 ist zusätzlich mit einem 2 MB großen Messwertspeicher ausgestattet.

Leistungsmerkmale

• Messung mit Datenloggerfunktion
• AC/DC & (AC+DC) Spannung / Strom bis 1000 V / 1000 A (TRMS)
• Wirk-, Blind- & Scheinleistung
• Energiemessung
• Oberwellenanalyse von Spannung und Strom
• Leistungsfaktor
• Drehfeldrichtung und Phasengleichheit
• Einschaltstromerfassung
• Widerstands- und Durchgangsprüfung
• “Spannungs”-Sensor
• Automatische Bereichswahl
• Frequenzmessung (auch über Zangenbacken)
• Data HOLD
• WiFi-Schnittstelle

Allgemeine Spezifikationen
Anzeige: LCD Grafik 128 x 128 Pixel
Messwertermittlung: TRMS, 128 Samples
Spannungsversorgung: 2 x 1,5 V Batterien Typ AAA (50 h)
Auto Power OFF: nach 5 min im Stand-by Betrieb
Schnittstelle + Speicher (nur HT9023): Wi-Fi / 2 MB
Max. Kabeldurchmesser: 45 mm
Sicherheit: IEC/EN 61010-1
Überspannungskategorie: CAT IV 600 V – CAT III 1000 V
Abmessung (L x B x H): 252 x 88 x 44 mm
Gewicht (inkl. Batterien): 420 g

Spezifikationen
DC Spannung
Messbereich: 0,3V ÷ 1500V (HT9023)
Auflösung: 0,1 V
Genauigkeit: ±(1,0 % rdg + 3 dgt)

(AC+DC) Spannung TRMS
Messbereich: 1,0 V ÷ 999,9 V
Frequenzband: 42,5 ÷ 1725 Hz (HT9023)
Auflösung: 0,1 V
Genauigkeit: ±(1,0 % rdg + 3 dgt)

DC Strom
Messbereich: 0,1 A ÷ 999,9 A (HT9023)
Auflösung: 0,1 A
Genauigkeit: ±(2,0 % rdg + 5 dgt)

AC (AC+DC) Strom TRMS
Messbereich: 1,0 A ÷ 999,9 A (HT9023)
Frequenzband: 42,5 ÷ 1725 Hz (HT9023)
Auflösung: 0,1 A
Genauigkeit: ±(1 % rdg + 5 dgt)

Widerstands- & Durchgangsprüfung
Messbereich: 0,0 Ω ÷ 29,9 kΩ
Auflösung: 0,1 Ω
Genauigkeit: ±(1,0 % rdg + 5 dgt)
Durchgang (mit Summer): < 150 Ω

Frequenz mit Zange und Messleitungen
Messbereich: 42,5 Hz … 69,0 Hz
Auflösung: 0,1 Hz
Genauigkeit: ±(1,0 % rdg + 5 dgt)

Wirk-Blind-Scheinleistung / Energie
Messbereich (kW, KVAR, KVA) kwh: 0,00-99,99 / 100,0 – 999,9
Auflösung: 0,01 / 0,1
Genauigkeit: ±(3,0 % rdg + 3 dgt)

Leistungsfaktor
Messbereich: 0,20 … 1,00
Auflösung: 0,01
Genauigkeit: ±(2,0 % rdg + 2 dgt)

Oberwellen Spannung / Strom
Ordnung: 1 ~ 25 / 1 ~ 8
Auflösung: 0,1 V ; 0,1 A
Genauigkeit: ±(5,0 % rdg + 5 dgt)

Lieferumfang

• Messleitungspaar
• Batterien
• Bedienungsanleitung
• Transporttasche
• Kalibrierprotokoll ISO 9000

Technische Merkmale / Spezifikationen

• Modell: HT9023
• Artikelnummer: 1009023
• Kategorien: AC Stromzangen, AC/DC Stromzangen, Netzqualitäts- und Analysegeräte
