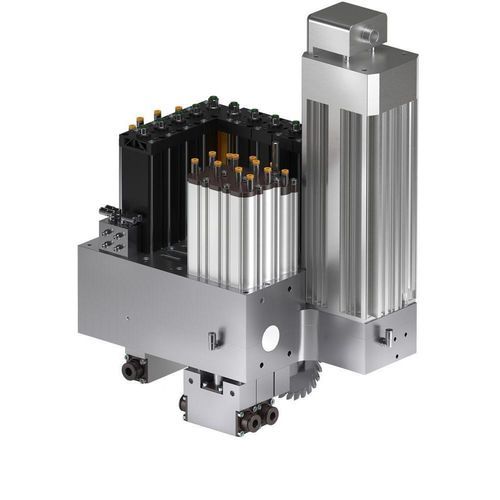

Mehrspindel-Ausdrehkopf BHZ

Hochgeschwindigkeitfür die Metallbearbeitung

Produktübersicht
BHZ-Bohrköpfe, entwickelt und gefertigt von HSD Mechatronics. Modulare Mehrspindel-Baureihe, konfigurierbar mit vertikalen (V), horizontalen (H) und Säge-/Blattspindeln (B). Geeignet für Bohren und Bearbeiten verschiedener Materialien; Produktseite enthält das Tag "Wood" und weist auf Einsatzmöglichkeiten bei Metallen und allgemeinen Industrie­materialien hin.

Anwendungen

• Industrielles Metallbohren und -bearbeitung
• Holzbearbeitung und Plattenbohrungen (mit Tag Wood)
• Allgemeine Mehrspindel-Bohrvorgänge für verschiedene Materialien

Zubehör

• Elektroventil-Paket in 10/12/16/18/22/26/28 Positionen (BHC line / BHZ line)

Technisches Datenblatt
Konfiguration (V = vertikale Spindeln / H = horizontal / B = Blatt): 4÷20 / 0÷9 / 0÷2
Vertikale Spindeln: max. Drehzahl [RPM]: 6000
Vertikale Spindeln: Hub [mm]: 60 / 75
Spindeln: Teilung [mm]: 32
Vertikale Spindeln: Anschluss: Ø10
Horizontale Spindeln: max. Drehzahl [RPM]: 6000
Horizontale Spindeln: Hub [mm]: 75
Blatt: max. Drehzahl [RPM]: 7500
Blatt: Hub [mm]: 60
Flüssigkeitskühlung: Nein
Schmierung: Manuell, automatische Option verfügbar
Elektroventil-Fernbedieneinheit: Optional
Gewicht [kg]: 60

Eigenschaften / technische Daten

• Konfiguration (V / H / B): 4÷20 / 0÷9 / 0÷2
• Max. Drehzahl vertikale Spindeln: 6000 RPM
• Hub vertikale Spindeln: 60 mm oder 75 mm
• Teilung der Spindeln: 32 mm
• Anschluss vertikale Spindeln: Ø10
• Max. Drehzahl horizontale Spindeln: 6000 RPM
• Hub horizontale Spindeln: 75 mm
• Max. Drehzahl Blatt: 7500 RPM
• Hub Blatt: 60 mm
• Flüssigkeitskühlung: Nein
• Schmierung: Manuell, automatische Option verfügbar
• Elektroventil-Fernbedieneinheit: Optional
• Gewicht: 60 kg
