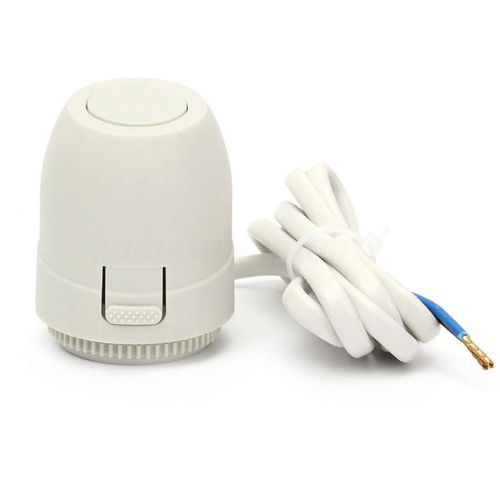

Thermischer Ventilantrieb HTW-TAV-01elektrischlinearIP54
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elektrisch
- Bewegung
- linear
- Schutzfaktor
- IP54
- Weitere Eigenschaften
- thermisch
- Stärke
Min: 95 N
Max: 105 N
- Kolbenstangenbewegung
Min: 4,5 mm
(0,2 in)Max: 5 mm
(0,2 in)- Stromspannung
24 V, 230 V
- Leistung
2 W
(0 hp)- Umgebungstemperatur
Min: 0 °C
(32 °F)Max: 60 °C
(140 °F)- Ansprechzeit
180 s
Beschreibung
Die thermischen Stellantriebe der Serie HTW-TAV01 sind für die Steuerung von Regelventilen in HLK-Automatisierungssystemen vorgesehen. Der thermische Stellantrieb kann durch ein 230Vac/24 Vac Ein/Aus-Steuersignal oder ein PWM-Signal gesteuert werden.
Die folgenden Abbildungen veranschaulichen die Funktionsprinzipien der thermischen Stellantriebe.
Spezifikation
Versorgung 230V/24V, 50/60Hz
Leistungsaufnahme 2 W
Betriebsstrom 50 mA
Einschaltstrom < 300 mA (max. 2 Min.)
Kraft 95...105 N
Hub ≥4.5~5.0mm
Laufzeit ca. 180s (schließen/öffnen)
Montage über einen Adapterring (im Lieferumfang enthalten)
Flüssigkeitstemperatur 0...100 °C
Umgebungstemperatur 0...60 °C
Gehäuse IP54, Polyamid
---
