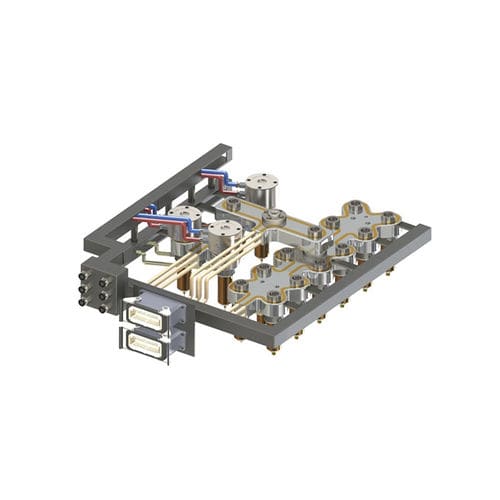

Mehrweg-Verteilerblock

KunststoffDüsen

1.- Einführen der Düse (Stück 5) in ihr Gehäuse in der Form. 2.- Höhenmaß A und prüfen Sie, ob alle Düsen das gleiche Maß haben (+ -0,02) 3.- Überprüfen Sie die Unterseite der Düsen. Die Zehe muss das leicht verdeckte Maß B haben (siehe Expansionsdüse) 4.- Platzieren Sie die Zentrierung (Teil 7). Wenn wir die Kamera einsetzen (Teil 2). Die Zentrierung (Punkt 7) sollte eine Bewegung der Kamera vermeiden, aber nicht verhindern, dass die Kamera (pieza2) auf der Oberfläche der Düsen (Teil 5) sitzt. 5.- Platzieren Sie die Zentrierung (Teil 7). Wenn wir den Verteiler setzen, (Teil 2). Die Zentrierung (Punkt 7) sollte eine Bewegung der Kamera vermeiden, aber nicht verhindern, dass die Kamera (pieza2) auf der Oberfläche der Düsen (Teil 5) sitzt. 6.- Streichen Sie die Oberseite der Düse und platzieren Sie den Verteiler (Teil 2). 7.- Wenn alle Schritte korrekt sind, fahren Sie fort, den Verteiler (Teil 2) mit Schrauben (Punkt 6) zu verankern. 8.- Mit fixiertem Verteiler (Teil 2) messen wir die Höhe vom Block C bis zur oberen Platte, um eine genaue Messung der Anschläge (Teil 1) zu erhalten. Die Länge der Kappe (Teil 1) muss höher als 0,15 mm sein, da C erhalten wurde. Um den korrekten Bruch zu bestätigen, werden wir die Kappen (Teil 1) und die Farbe setzen. Schließen Sie die obere Platte, entfernen Sie sie und überprüfen Sie erneut die Konsistenz der Farbmarke. 9.- Wenn alles korrekt ist, ziehen Sie die Formplatten fest und schließen Sie die Verdrahtung an. MAßNAHMEN, DIE ZUR HERSTELLUNG EINER KAMMER NOTWENDIG SIND * FORMPLATTENPUNKTE (A) (B) (C) (D) (E) * DIMENSIONEN zwischen den Düsenzentren (L), abhängig von der Anzahl der Einspritzpunkte. * Art der Injektion, um die Form der Zehe zu bestimmen. (Direkt zum Teil), (Zum Gießen), (Obturation). * Gewicht des zu injizierenden Teils und Art des injizierten Materials.
