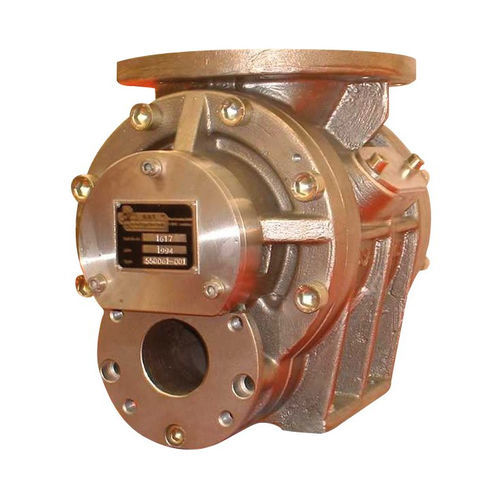

Zellenradschleuse / Durchblas für die DBS series

für pneumatische Förderungfür Schüttgüterfür Lebensmittel

Dosierschleuse zum kontinuierlichen Eintrag in Druck- oder Saugförderleitungen. • platzsparend, niedrige Bauhöhe durch integrierte Förderluftanschlüsse im Gehäuse • großer Leistungsbereich • hohe Betriebssicherheit durch robuste Konstruktion und Reinigungseffekt mittels Ausblasen der Rotortaschen • kostengünstig durch geringen Installationsaufwand • wartungsarm durch einfachen Aufbau • geringe Leckluft Die Aufgabenstellung ist das Austragen und Dosieren aus einem Behälter in ein pneumatisches Fördersystem. Die Minimierung der Leckluftströmung aus dem pneumatischen Fördersystem in den Vorlagebehälter bei Druckförderung ist eine der wesentlichen Forderungen. Die SST-Durchblasschleuse Typ DBS ist ein platzsparendes und kostengünstiges Zuführorgan für die pneumatische Förderung. Das Schüttgut fällt wie bei normalen Zellenradschleusen im Einlauf in die Rotor-Kammern und wird durch die Rotordrehung nach unten transportiert. Das Produkt fällt jedoch nicht durch eine Auslauföffnung im freien Fall heraus, sondern wird horizontal mittels Förderluft im Druck- oder Saugbetrieb durch den integrierten FörderrohrAnschluss ausgeblasen. Da die Förderleitung quasi durch die Schleuse führt, wird so Bauhöhe eingespart und eine gute Entleerung der Taschen erreicht. Durchblasschleusen sind mit engen Toleranzen zwischen Rotor und Gehäuse gefertigt, um eine Beeinträchtigung des Massenstroms durch die entgegengesetzt strömende Förderluft zu verhindern. Die Leckluft wird durch einen seitlichen, im Gehäuse angebrachten Stutzen abgeführt und z.B. in das Vorlagesilo zurückgeleitet. Zum gleichen Zweck werden auch spezielle Leckluftsammler, ggf.mit Granulateinlauf, eingesetzt.
