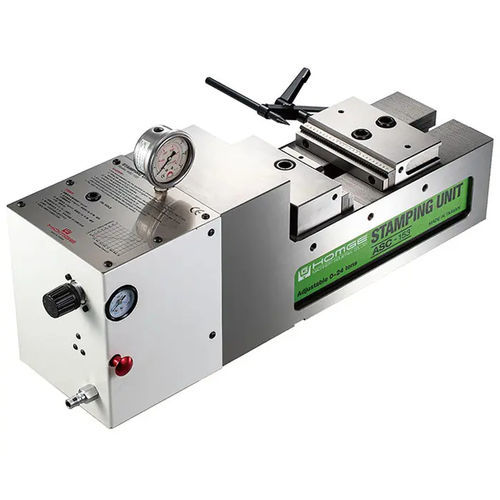

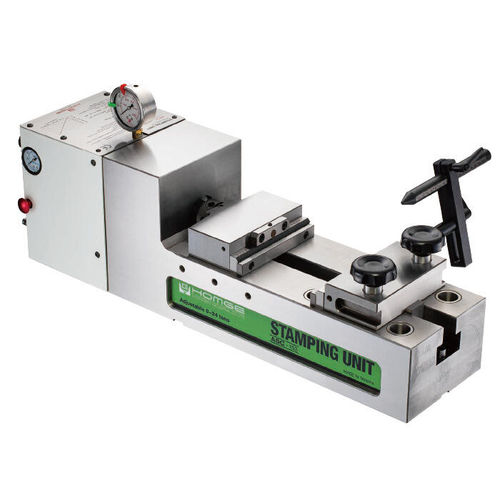

5-Achs-Prägestation ASC-153

mit pneumatischer SchaltfunktionEdelstahlEisen

EINFACH, SCHNELL UND PRÄZISE: - Einfache Einstellung, schnelles Vorprägen, was die Zuverlässigkeit der Fünf-Achsen-Bearbeitung erheblich verbessern kann. - Die Stanzeinheit ASC-153 kann leicht das Zahnprofil auf dem Werkstück formen und ermöglicht eine präzise Positionierung zwischen Werkstück und Spannvorrichtung. - Kundenspezifische gezahnte Backen der Stanzeinheit sind akzeptabel. 1. Der Körper der Stanzeinheit besteht aus duktilem Eisen FCD70 mit patentiertem PNEUMATIKSYSTEM. Das erforderliche Zahnprofil wird mit hohem Druck auf das Werkstück vorgeprägt, sodass das Werkstück stabil durch das entsprechende Zahnprofil auf der Fünf-Achsen-Spannvorrichtung geklemmt wird. 2. Die Stanzkraft liegt zwischen 0~24 Tonnen und eignet sich zum Prägen des Zahnprofils auf weichen und harten Materialien. Der schwarze Knopf ist ein Druckregler, der verwendet wird, um die pneumatische Kraft entsprechend den Bearbeitungsbedingungen einzustellen. 3. Die gezahnten Backen der Stanzeinheit bestehen aus Werkzeugstahl, sind wärmebehandelt, um eine Härte über HRC55 zu erreichen, und mit Skalen zur genauen Positionierung markiert. Es wird empfohlen, dass die Härte des Werkstücks HRC35 nicht überschreitet. 4. Der effektive Stanzhub der beweglichen Backe beträgt 10 mm: Während der Initialisierungsphase bitte den Backenabstand entsprechend der Breite des Werkstücks einstellen und sicherstellen, dass 3~5 mm als Spielraum für ein reibungsloses Be- und Entladen reserviert werden. Bitte beziehen Sie sich währenddessen auf die Skala auf den Backen, um das Datum festzulegen. 5. Das Vorprägen ist sowohl für harte als auch für weiche Werkstücke vorteilhaft. Erstere können den Verschleiß, der durch das Werkstück an den gezahnten Backen verursacht wird, effektiv reduzieren; letztere können eine Verformung des Werkstücks durch übermäßigen Druck für eine stabile Klemmung vermeiden. 6. Durch das Einrasten des Zahnprofils von Werkstück und Spannvorrichtung kann die Klemmgenauigkeit vollständig gewährleistet werden; daher ist es ideal für die Mehrteilbearbeitung und die automatische Bearbeitung. Spezifikationen Einheit: mm Modell: ASC-153 A: 220 B: 170 C: 127 D: 652 E: 690 F: 175 G: 90 H: 15 I: 10 J: 120 K: 160 Stanzkraft: 0-24000kg Sicherheitsbereich: 10mm Gewicht: 117kg Technische Spezifikationen: - Körpermaterial: Duktiles Eisen FCD70 - Pneumatiksystem: Patentiert - Stanzkraft: 0~24 Tonnen (0-24000kg) - Backenmaterial: Werkzeugstahl, HRC55+ - Empfohlene Werkstückhärte: ≤ HRC35 - Effektiver Stanzhub: 10mm - Spielraum für Be- und Entladen: 3~5mm - Gewicht: 117kg
