Präzisions-Aufspannplatte HL series

gerilltGusseisenGabel

Übersicht

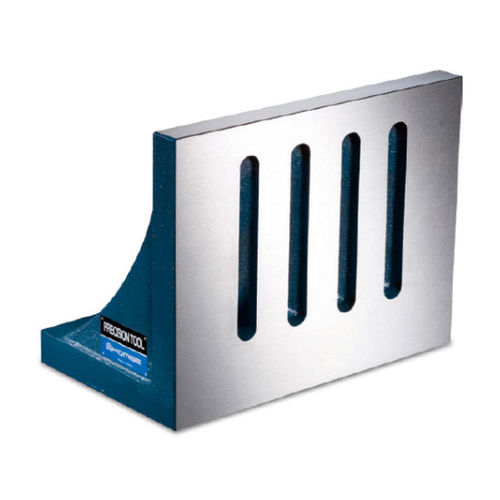

• 90°-Winkelplatte mit Nuten aus Gusseisen
• Spannfläche und Grundplatte mit Nuten zur Aufnahme von Spannern oder Schrauben
• Präzisionsgeschliffen zur Gewährleistung der Rechtwinkligkeit

Abmessungen (Einheit: inch)
Modell | A | B | C | Gewicht (kg)
HL-4" | 4 1/2" | 3 1/2" | 3" | 2
HL-6" | 6" | 5" | 4 1/2" | 3.5
HL-8" | 8" | 6" | 5" | 7
HL-10" | 10" | 8" | 6" | 12
HL-12" | 12" | 9" | 8" | 25

Anwendungen

• Rechtwinklige Referenz für Bearbeitung und Prüfung
• Werkstückspanner auf Fräsmaschinen, Bohrmaschinen und Prüfständen
• Präzise Anreißen, Markieren und Montage mit 90°-Referenz

Technische Daten

• Serie: HL-Serie (HL-4", HL-6", HL-8", HL-10", HL-12")
• Material: Gusseisen
• Typ: 90°-Winkelplatte mit Schlitzen
• Spannung: Oberfläche und Grundplatte mit Spannschlitzen
• Oberfläche: präzisionsgeschliffen
• Einheiten: inch; Gewicht in kg
