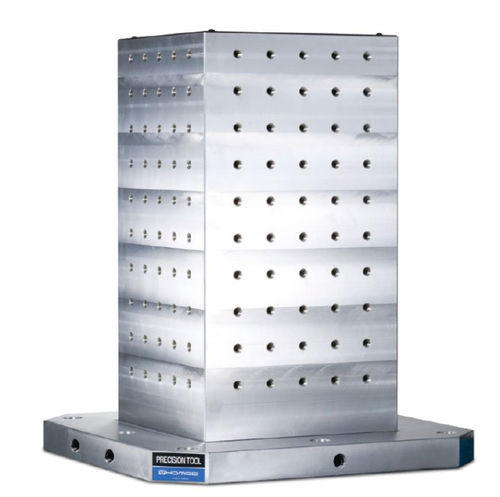

Indexierungs-Spannturm HSH series
Befestigungvierseitigduktiles Gusseisen

Indexierungs-Spannturm - HSH series - HOMGE MACHINERY IND. CO., LTD. - Befestigung / vierseitig / duktiles Gusseisen
Indexierungs-Spannturm - HSH series - HOMGE MACHINERY IND. CO., LTD. - Befestigung / vierseitig / duktiles Gusseisen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von HOMGE MACHINERY IND. CO., LTD.

Eigenschaften

Merkmal
Indexierung, Befestigung, vierseitig, duktiles Gusseisen

Beschreibung

Eigenschaften
  • Wärmebehandelt (normalisiert)
  • Für horizontale Bearbeitungszentren konzipiert
  • Quadratisches 4‑flächiges Design zum Befestigen von Spannvorrichtungen an vier Seiten


Vorteile
  • Ermöglicht mehrseitiges Bearbeiten zur besseren Auslastung der Maschine
  • Kompatibel mit standardisierten Spannkomponenten für schnellen Aufbau von Vorrichtungen
  • Erhältlich in FCD50 (duktiler Guss) oder Aluminium A356 zur Anpassung an Gewicht- und Steifigkeitsanforderungen


Spezifikationen
  • Modellreihe: HSH (Beispiele von HSH-300300-0500-12 bis HSH-10001000-1250-16)
  • Materialien: FCD 50 (duktiler Guss) oder Aluminium A356
  • Befestigung: Durchgangslöcher typ. Ø12 oder Ø16 mit M12- bzw. M16-Gewinde; Anzahl der MTP‑Löcher modellabhängig (häufig 4 oder 8)
  • Einheiten: mm; Gewichte pro Modell für FCD50 und A356, falls vorhanden
  • Dimensionale Parameter umfassen A, B, C, D, E, F, G und Bohrbild — für genaue Werte Tabelle der Modelle konsultieren


Technische Daten
  • Wärmebehandlung: normalisiert
  • Anwendung: quadratischer Tombstone für 4‑seitige Spannungen an horizontalen Bearbeitungszentren
  • Schneller Aufbau durch rationalisierte Vorrichtungskomponenten
  • Gängige Bohr- und Gewindeoptionen: Ø12 / M12 oder Ø16 / M16
