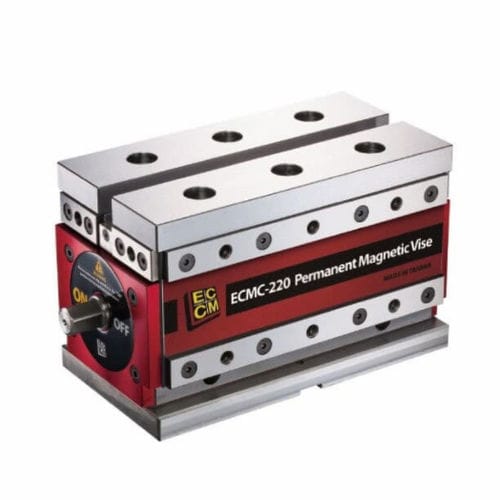

Permanentmagnet-Magnetspannplatte ECMC series

rechteckigfür Werkzeugmaschinenzum Schleifen

Übersicht

• Permanenter Magnet-Schraubstock, entwickelt für schnelles und sicheres magnetisches Spannen bei 5-seitiger CNC-Bearbeitung und schnellen Werkstückwechseln.
• Kompatibel mit magnetischen Weichbacken und modularen Anordnungen für hochdichte Spannlösungen auf Maschinentischen und Tombstones.

Vorteile

• Geeignet für die Bearbeitung magnetischer Materialien.
• Ermöglicht schnelles Spannen und 5-seitigen Zugang für effiziente Mehrflächenbearbeitung.
• Flexible Konfiguration mit verschiedenen magnetischen Weichbacken zur Anpassung an unterschiedliche Werkstückgeometrien und Produktionslayouts.

Eigenschaften

• Einsatzbereiche: Fräsen, Schleifen, Drehen, Bohren und integrierte Automationsumgebungen.
• Maschinen- und Werkstückgröße: Optimiert für mittelgroße bis große Werkstücke auf schweren Fräsmaschinen und hochpräzisen CNC-Bearbeitungszentren.
• Modulare, kundenspezifische Lösung: Mehrere ECMC-Spannfutter können auf einem Tisch oder vertikalen Werkzeugträger angeordnet werden, um maßgeschneiderte, hochdichte Spannlösungen zu schaffen.

Technische Zeichnung
Technische Zeichnung verfügbar, die Abmessungen der magnetischen Fläche, die Gesamthöhe und die Montage-Schnittstelle für den ECMC-Magnetspannstock zeigt.

SPEZIFIKATIONEN (Einheit: mm)
Modell | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | Haltekraft Magnetisch | Minimale Werkstückstärke | Gewicht (kg)
ECMC-380 | 188 | M10 | 23 | 92 | 122 | 160 | 18.5 | 187.5 | 18 | 139 | 278 | 344 | M10 | 140 | 90 | M12 | 3300kgf±5% | 40 | 70
ECMC-220 | 133 | M10 | 19 | 69.5 | 78 | 140 | 15 | 134 | 18 | 122 | 244 | 305 | M10 | 124 | 66 | M12 | 2100kgf±5% | 30 | 39
ECMC-130 | 108 | M8 | 13 | 56.5 | 62 | 95 | 12 | 108 | 18 | 99 | 198 | 230 | M8 | 100 | 48 | M10 | 1200kgf±5% | 20 | 20
ECMC-75 | 76 | M6 | 13 | 40 | 43.5 | 84 | 10 | 78 | 18 | 89.5 | 179 | 213 | M8 | 92 | 38 | M8 | 760kgf±5% | 15 | 10

ANWENDUNGSBEISPIELE
Geeignet für 5-seitige Bearbeitung und automatisierte Fertigungslinien; Beispiele: Präzisionsfräsen magnetischer Werkstücke und hochdichte Anordnungen von Schraubstöcken für Serienfertigung.

STANDARDZUBEHÖR

• 2 Stk. Anschlag
• 4 Stk. Klemmen
• 1 Stk. Griff
• 2 Stk. Justierkeile

Technische Merkmale / Spezifikationen

• Serie: ECMC (Familie der permanenten Magnetspannvorrichtungen).
• Haltekraft (typ.): ECMC-380: 3300 kgf ±5%; ECMC-220: 2100 kgf ±5%; ECMC-130: 1200 kgf ±5%; ECMC-75: 760 kgf ±5%.
• Minimale Werkstückstärke: 15 mm bis 40 mm je nach Modell.
• Gewichtsbereich: 10 kg bis 70 kg je nach Modell.
• Montage-/Gewinde-Schnittstellen und detaillierte Abmessungen verfügbar in der technischen Zeichnung und im Produkt-PDF.
