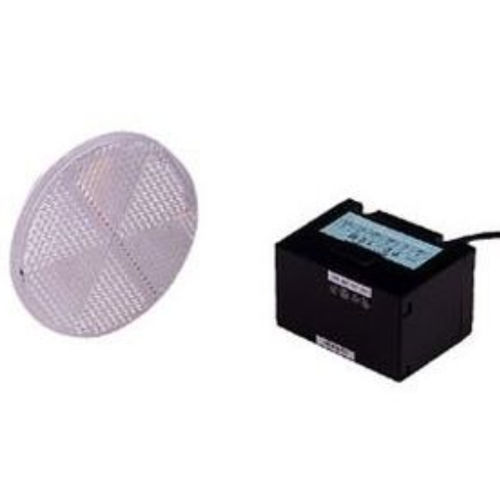

Optoelektronischer Sensor / Reflex-Lichtschranke PD series

rechteckigInfrarotLED

Umwandlung von Entfernungsdaten in analoge Daten! Bereitgestellter Komparatorausgang Merkmale -> Dieser Sensor ist ein optischer Abstandssensor mit Infrarotstrahlung. -> Dieser Sensor verfügt über einen Komparatorausgang (2 Ausgänge), mit dem ein optionaler Entfernungswert eingestellt werden kann, sowie über einen Alarmausgang, der bei Überschreitung des Erfassungsbereichs ausgelöst wird. -> Dieser Sensor verfügt über einen Ausgang zur Unterbrechung der Lichtemission, um Störungen zu vermeiden. Stromquelle - 24VDC (±10%, Restwelligkeit 10% oder weniger) Stromverbrauch - 125mA oder weniger Erfassungsreichweite - 0,2 bis 10 m (bei Verwendung eines bestimmten Reflektors) Reproduzierbarkeit - ±100mm Absolute Genauigkeit - ±200mm Hysterese - 300mm Auflösung - 40mm Komparatorausgang (OUT 1,2) - NPN-Open-Collector-Ausgang (30VDC, 50mA oder weniger), AUS, wenn er sich innerhalb der Erfassungsreichweite befindet Eingang - Kontakt- oder Transistoreingang, Abschaltung durch Kurzschluss mit -VIN(0V) (Alarmlampe leuchtet) Lampen - Betriebslampe (grüne LED): Leuchtet auf, wenn die Stromquelle eingeschaltet wird Alarmausgangslampe (rote LED) : Leuchtet auf, wenn der Alarmausgang ausgeschaltet wird Komparator-Ausgangslampe (Orange) : Leuchtet auf, wenn er sich im Erfassungsbereich befindet Richtungswinkel - ±2,5° Reaktionszeit - 50msec oder weniger*2 Anschluss - Kabel 1m lang Umgebungsbeleuchtungsstärke - Halogen- und Glühlampen: 10.000lx oder weniger, Leuchtstofflampen: 6.000lx oder weniger Umgebungstemperatur/Luftfeuchtigkeit - -10 Grad C bis +50 Grad C, 85%RH oder weniger (keine Vereisung) Vibrationsfestigkeit - 10 bis 55 Hz, doppelte Amplitude 1,5 mm alle 2 Stunden in X-, Y- und Z-Richtung Stoßfestigkeit - 490m/s2 jeweils 10 Mal in X-, Y- und Z-Richtung Gehäuse - Polykarbonat Gewicht - Sensor: ca. 200g, RRP-100: ca. 65g
