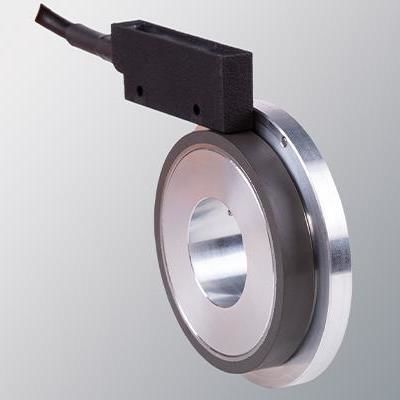

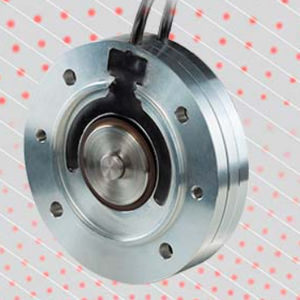

Inkrementaler Drehgeber MSF-INC

Magnet14-Bitmit Digitalausgang

Übersicht

• Auflösung bis zu 16384 Impulse pro Umdrehung
• Berührungsloses Messsystem
• Einfacher Einbau
• Kompakte Abmessungen
• Für Anwendungen unter möglicherweise widrigen Umgebungsbedingungen (Vibrationen, Feuchtigkeit, Staub usw.)

Mechanische Spezifikationen
Materialien: Gehäuse: PC
Magnetträger: Aluminium
Magnet: Samarium, kunststoffgebunden
Gehäusebefestigung: 2 Bohrungen
Radialer Rundlauf Motorwelle: 0,05 mm
Maximale Drehzahl: 6000 rpm
Arbeitsabstand: Siehe Zeichnungen "Sensor alignment tolerances"
Montagemoment: 1,5 Nm (M4 Magnetic wheel CRI)
Schutz gegen Staub und Spritzwasser nach DIN EN 60529: IP67
Gewicht ca.: 0,15 Kg
Betriebstemperaturbereich: -25°C bis +85°C
Vibration nach DIN EN 60068-2-6: 100 m/s² (10Hz–2000Hz)
Stoß nach DIN EN 60068-2-27: 1000 m/s² (6 ms)
Radialer Anschluss: 2 m Kabel oder Industriestecker (andere Kabellängen auf Anfrage); weiblicher Stecker nicht enthalten


Ausgangssignale
Ausgangsschaltung: Push-Pull Differential (TTL-kompatibel (*))
Elektronische Ausgangsspannung: 5…30 VDC
'High' Pegel: > VCC – 3 VDC
'Low' Pegel: < 2,5 VDC
Stromaufnahme: belastet < 120 mA @ 30 V
Frequenz: ≤ 100 kHz
Max. Belastung pro Kanal: 40 mA
Kurzschlussschutz: Ja
Schutz gegen Polungsumkehr: Ja
Kanalfolge: Kanal A führt Kanal B um 90° elektrisch (Blick auf die Welle, Drehung im Uhrzeigersinn). (*) TTL/RS422 verfügbar bei 5 VDC Versorgungsspannung.


Technische Daten

• Serie / Modell: MSF-INC
• Marke: Hohner Automation
• Beispiel-SKU: MSF-INC-512-32-112
• Encoder-Typ: Off-axis, lagerloser inkrementaler Magnetencoder
• Max. Auflösung: bis zu 16384 Impulse/Umdrehung
• Schutzart: IP67
• Versorgungs-/Ausgangsspannung elektronisch: 5…30 VDC
• Maximale Drehzahl: 6000 rpm
• Betriebstemperaturbereich: -25°C bis +85°C
• Gewicht: ca. 0,15 Kg
• Anschluss: radial mit 2 m Kabel oder Industriestecker (weiblicher Stecker nicht enthalten)
