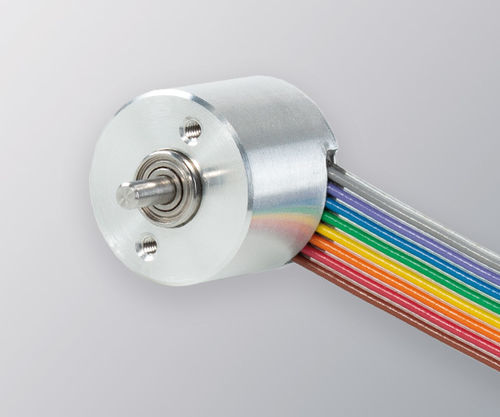

Inkrementaler Drehgeber 18

mit Vollwelle5 V DC4.5 V DC

Beschreibung

• Miniatur-Inkrementalgeber mit massivem Wellenstumpf für industrielle Anwendungen
• Auflösung bis zu 4096 Impulse pro Umdrehung
• Außendurchmesser: 18 mm
• Wellen-Ø: 2,5 mm
• Schutzart: IP54 (Überschrift)
• Anschluss: Kabel (standard 150 mm mit Stecker; andere Längen auf Anfrage)

Mechanische Daten
Materialien: Deckel und Gehäuse: Aluminium; Welle: Edelstahl
Wälzlager: Kugellager (Lebensdauer 1×10^10 Umdrehungen)
Max. mechanische Drehzahl: 6000 rpm
Schutz (DIN EN 60529): IP50 (Angabe in der mechanischen Tabelle)
Rotorträgheitsmoment: 0,1 gcm^2
Anlaufsdrehmoment bei 20°C: ≤ 0,01 Ncm
Max. axiale Belastung: 5 N; Max. radiale Belastung: 3 N
Gewicht: ca. 0,02 kg
Betriebstemperatur: -10°C bis +85°C
Vibration (DIN EN 60068-2-6): 100 m/s^2 (10 Hz–2000 Hz)
Stoß (DIN EN 60068-2-27): 1000 m/s^2 (6 ms)
Max. Impulse pro Umdrehung: 4096
Anschlussoptionen: axial oder radial; Standardkabel 150 mm mit Stecker (weiblicher Stecker nicht enthalten); andere Längen auf Anfrage

Ausgangssignale
Ausgangsschaltung: RS422 (TTL-kompatibel) und NPN Open Collector
Versorgung: RS422: 4,5–5,5 VDC; NPN Open Collector: 4,5–13,2 VDC
Ausgangsspannung: RS422: 5 VDC; NPN: 4,5–13,2 VDC
Max. Belastbarkeit / Kanal: ±20 mA (beide Typen)
"Low" Pegel: VOL < 0,5 VDC (beide)
"High" Pegel: RS422 VOH > 2,5 VDC; NPN VOH > VCC – 2 VDC
Frequenz: RS422 bis 300 kHz; NPN bis 250 kHz
Verpolungsschutz: Ja (beide)
Kanalfazierung: Kanal A führt Kanal B um 90° elektrisch (Blick auf die Welle, Drehung im Uhrzeigersinn)

Technische Daten

• Serie / Modell: SERIE 18
• SKU: 18-1727-1024
• Max. Impulse pro Umdrehung: 4096
• Außendurchmesser: 18 mm
• Wellen-Ø: 2,5 mm
• Schutzart: IP54 (Überschrift) / IP50 (Tabelle)
• Wälzlager: Kugellager (Lebensdauer 1×10^10 Umdrehungen)
• Max. mechanische Drehzahl: 6000 rpm
• Betriebstemperatur: -10°C bis +85°C
• Gewicht ca.: 0,02 kg
• Anschluss: axial oder radial, 150 mm Kabel mit Stecker (weiblicher Stecker nicht enthalten)
• Ausgangsoptionen: RS422 (TTL-kompatibel) oder NPN Open Collector
