Werkzeugwechsler für Roboter

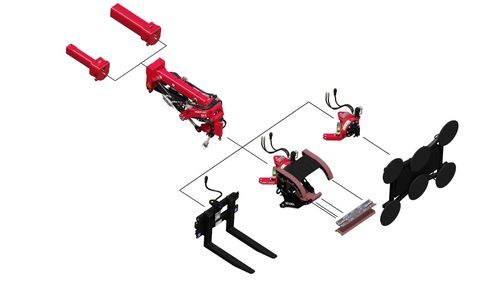

Das Multitool Hoeflon ist ein multifunktionales Anbaugerät für Kompaktkrane von Hoeflon, entwickelt zur Erweiterung der Hebe‑ und Positionierfunktionen für Träger, Rohre, Glasplatten und Paletten. Es ermöglicht präzise Platzierung durch große Dreh‑ und Neigebereiche.

Aufsätze / verfügbare Werkzeuge

• Multiclaw – Klemmbacken zum Bewegen von Trägern und Rohren; abnehmbare Klemmplatten vergrößern die Klemmfläche oder erlauben äußeres Klemmen.
• Multifork – Palettengabelrahmen zum Heben und Positionieren von Paletten; geeignet zum Absetzen von Paletten an hohen oder schwer zugänglichen Stellen.
• Multivac – Vakuum‑Glassauger (separat bestellbar) via Adapter montiert; bietet dieselbe Bewegungsfreiheit wie die Trägerklemme.
• Zusätzliche Teile: Palettengabelrahmen, Klemmbacken, Glassauger und Adapter (Adapter C6, Adapter C10).

Kompatibilität

• Ausgelegt für Hoeflon Kompaktkrane: C6e, C10e und C30e (Montage über mitgelieferte Adapter).

Hauptmerkmale

• Endloses/uneingeschränktes Drehen für Multiclaw und Multivac, ermöglicht volle Bewegungsfreiheit.
• Kippfähigkeit: 200°.
• Schwenkbereich: -45° bis +50°.
• Zinkenlänge (Multifork): 800 mm.
• Hebepunkt‑Kapazität (Multiclaw / Multivac): 2000 kg.

Technische Daten

• Adapter C10: 28 kg
• Adapter C6: 24 kg
• Rohrdurchmesser für Trägerklemme: ≤ 500 mm
• Basisgewicht (Basiseinheit inkl. Gabelträger): 152 kg
• Gewicht Gabelträger (Anbau): 64 kg
• Gewicht Klemmbacken (Anbau): 188 kg
• Gewicht Multivac (Glassauger‑Einheit): 85–110 kg
• Gewicht Multitool + Glassauger: 198 kg (152 + 46)
• Gewicht Multitool + Klemmbacken: 340 kg (152 + 188)
• Gewicht Multitool + Gabelträger: 216 kg (152 + 64)
• Max. Kapazität Trägerklemme: 1250 kg
• Max. Kapazität Multivac: 1000 kg
• Max. Kapazität Gabelträger: 2000 kg
• Ausleger (Jib): 75 kg
• Kippwinkel: 200°
• Zinkenlänge: 800 mm
• Gewicht Neigeteil + Schwenkteil: 77 kg
• Drehbereich (Multiclaw / Multivac): Unbegrenzt
• Schwenkwinkel: -45° bis +50°
