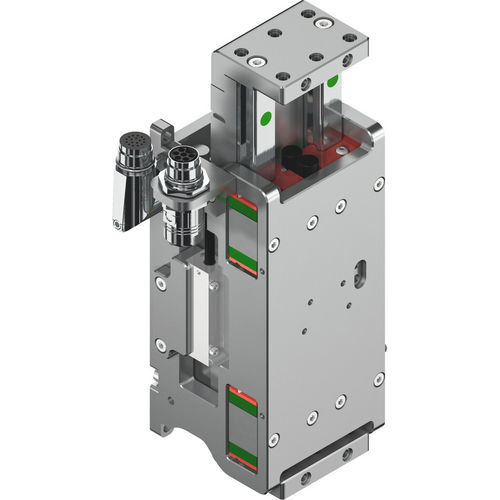

Profil-Linearachse CV080LA11

mit Direktantriebmit Linearmotormit Positionserkennung

BeschreibungCV Achsen für High-Speed-Vertikalanwendungen. Die kompakt gebauten Linearachsen mit Direktantrieb sind für kürzeste Positionierzeiten und Prozessstabilität ausgelegt. Durch den leichten Ausleger sind die CV Achsen extrem dynamisch und ideal für Vertikalanwendungen geeignet. Optional mit Gewichtsausgleich erhältlich; Hub, Energiekette, Wegmesssystem und Klemmung können kundenspezifisch angepasst werden. Die CV Achsen lassen sich optimal zu X‑Z‑Systemen kombinieren oder einfach in Linearachssysteme integrieren. CAD-Daten stehen zum Download bereit.

Hauptmerkmale

• Kompakte Linearachse mit Direktantrieb
• Hohe Dynamik durch leichten Ausleger
• Ausgelegt für High-Speed-Vertikalanwendungen
• Optionaler Gewichtsausgleich
• Kundenspezifisch anpassbar: Hub, Energiekette, Wegmesssystem, Klemmung
• Kann zu X‑Z‑Systemen kombiniert und in Linearachssysteme integriert werden
• CAD-Daten verfügbar

Technische Übersicht (auf der Seite gelistete Variante)Profilbreite [mm] | Spitzenkraft [N] | Max. Hub [mm] | vmax [m/s] | amax [m/s²] | Wiederholgenauigkeit [mm]
80 | 289 | 300 | 5 | 80 | ± 0,005

Charakteristiken / Spezifikationen

• Modell: CV080LA11
• Profilbreite: 80 mm
• Spitzenkraft: 289 N
• Maximaler Hub: 300 mm
• Max. Geschwindigkeit: 5 m/s
• Max. Beschleunigung: 80 m/s²
• Wiederholgenauigkeit: ± 0,005 mm
