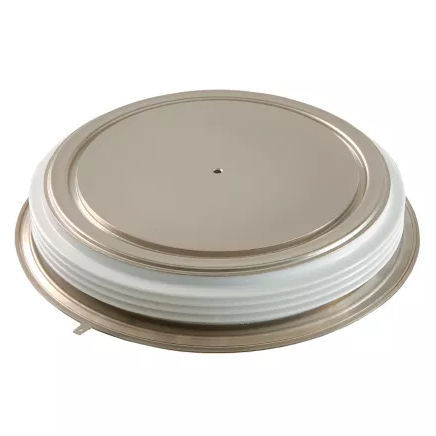

Steuerungs-Thyristor 5STP 10L8500

Phasen

Der Bypass-Thyristor, 5STP 10L8500, ist ein neues Halbleiterbauelement, das drei Betriebsarten bietet: • Normalbetrieb: Gerät ist dauerhaft blockiert. • Schutzmodus: Das Gerät wird durch ein Überspannungsereignis (ITSM / I 2 t), das durch das Gate ausgelöst wird, irreversibel kurzgeschlossen. • SCFM-Modus: Kontinuierlicher stabiler Langzeit-Kurzschlussmodus. Eine typische Anwendung ist das Kurzschließen fehlerhafter Zellen in einer mehrstufigen Wandlertopologie (MMC). Das Thyristorgehäuse reißt nicht, wenn Ströme bis zu 363 kA oder 217 MA 2 s durchströmt werden oder diese überschreiten. Nach einem Fehler arbeitet das Gerät seit mehr als einem Jahr als stabiler Kurzschluss.
