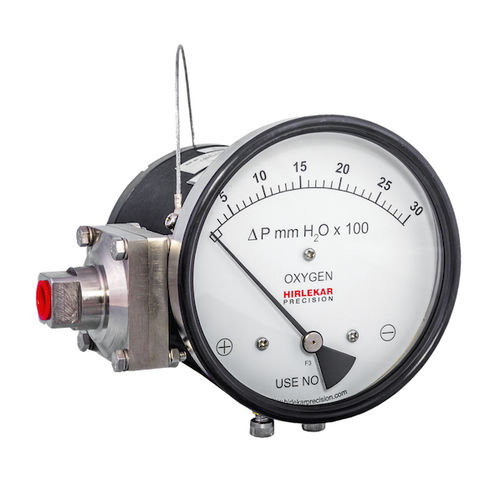

Differential-Manometer PR 20

mit Zifferblatt-AnzeigeVertikalmontageNPT 1/4

Beim Hirlekar Precision Modell PR 20 wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist. Spezifikationen Durchfluss - Null. Kein Durchfluss vom Hochdruck nach Niederdruck. Erste Markierung - 20% des Skalenendwerts Messelement - Membran Mediumberührte Teile - Membran, Anschlussblock, SS302 Feder, Keramik-magnet Montage - Direkt, 2"-Rohrmontage Maximaler statischer Druck - 100 bar/ 1500psi Anschlussblock - 1.4404 im flammensicheren Aluminiumgehäuse Membran - Buna-N, Viton, EPDM Sichtscheibe - Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas Anschlusslage - seitlich Sicherheit gegen Überdruck - Bis zum maximalen statischen Druck von der Hochseite. Electrical connection - ½” NPT (F) für 2 Kabelkanalanschluss unten, links und rechts 40 Grad von der Mittellinie. Gewicht - etwa 2,5 kilo
