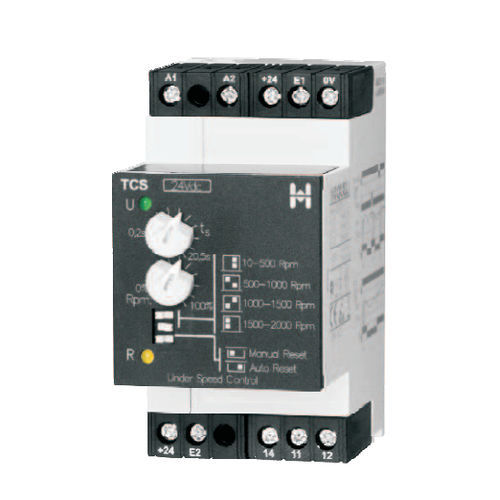

Geschwindigkeitsunterschreitungs-Kontrollrelais TCS series

1NO/NFAC/DCfür DIN-Schiene

• Eingang PNP 24V=, Kontakt oder Spannung (15-40Vdc) • Anlaufüberbrückung 0,2..20,5s • 4 wählbare Geschwindigkeitsbereiche • LED Anzeige für Versorgungsspannung und Status des Ausgangsrelais Relais zur Überwachung vonDrehzahlunterschreitungenWenn am ÜberwachungsrelaisSpannung anliegt, zieht dasAusgangsrelais sofort an, dieAnlaufüberbrückzeit ts startet.Es werden die Zeiten zwischenden positiven Flanken gemessen.Ist der Abstand der Flanken zugroß ändert das Ausgangsrelaisseinen Schaltzustand. Betriebsmodus ohne Speicher (Auto Reset) Das Ausgangsrelais zieht wiederan, wenn die Impulse zwischendrei aufeinanderfolgenden Flankenden richtigen Zeitabstand haben. Betriebsmodus mit Speicher (Manual Reset) Durch Schließen der Klemmen+24 und E2 zieht das Ausgangs-relais sofort an, nach dem Öffnender Klemmen +24 und E2 wird dieAnlaufüberbrückungszeit ts wiedergestartet.
