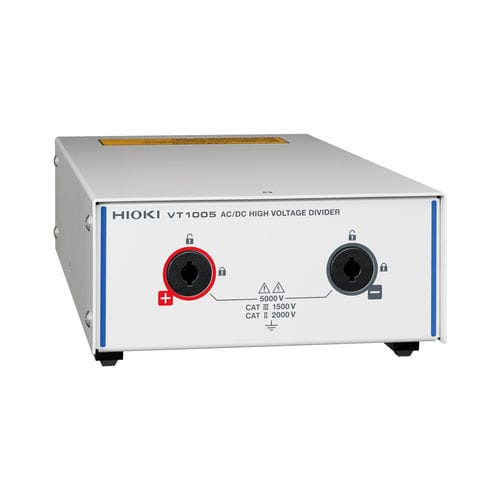

Spannungsteiler VT1005

Hochspannung

Sichere Messung hoher Spannungen bis zu 5000 V Erkennen von Effekten zur Effizienzverbesserung in der Größenordnung von 0,1 % Wechselrichter, die in Bahn- und Stromversorgungssystemen eingesetzt werden, wandeln Hochspannungsstrom um. Um den Wirkungsgrad solcher Umwandlungen zu messen, muss man Spannungen von 1000 V und mehr messen. Der VT1005 teilt Spannungen von bis zu 5000 V und gibt sie an einen Power Analyzer aus. Um den Wirkungsgrad von hocheffizienten Wechselrichtern mit einem hohen Maß an Präzision zu messen, müssen Sie in der Lage sein, die Leistung von DC bis zu hohen Frequenzen genau zu messen. Dank seiner exzellenten Frequenzstabilität ermöglicht der VT1005 genaue Messungen bei Frequenzen, die von der Grundwelle bis hin zu Schaltfrequenzkomponenten reichen. Wesentliche Merkmale Max. Eingang 5000 V (*1) 2000 V CAT II 1500 V CAT III Messgenauigkeit: ±0,08% (DC) ±0,04% (50/60 Hz) ±0,17% (50 kHz) Frequenz Ebenheit: ±0,1% Amplitudenband 200 kHz Typ. ±0,1° Phasenbereich 500 kHz Typ. (*2) Messbereich: DC bis 4 MHz (-3 dB) Rauschwiderstand: CMRR 80 dB typ. (100 kHz) Differenzeingang Methode
