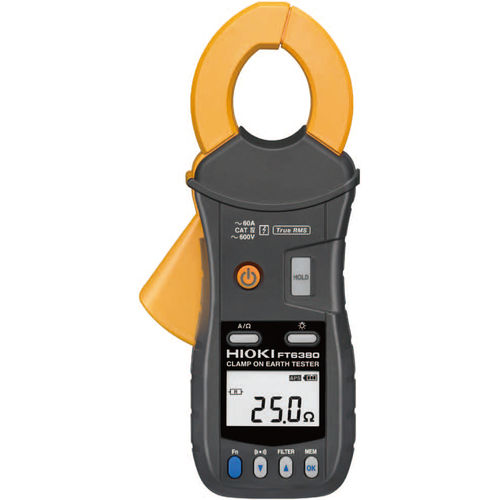

Ableitstromtester FT6380

MassenErdungswiderstandfür Elektroinstallation

KLEMME AUF ERDUNGSPRÜFGERÄT FT6380 Easy Pole Clamp-On Erdwiderstands-Prüfgerät mit superflacher Backe Übersicht Der FT6380 misst den Erdungswiderstand einfach durch Klemmen an mehrfach geerdeten Erdungsdrähten. Es wird kein zusätzlicher Erdungsstab benötigt, und es ist nicht erforderlich, den Erdungsdraht vom Erdungsstab zu trennen. Der kompakte, flach bauende Sensor kann zum einfachen Klemmen von Erdungsdrähten verwendet werden und bietet darüber hinaus AC-Strommessfunktionen und kann Ströme von Leckströmen in der Größenordnung von mehreren mA bis hin zu Lastströmen von bis zu 60 A messen. KAT IV 600V Hauptmerkmale - Erdwiderstandsmessung für mehrfach geerdete Systeme - Leckstrom mit absoluter Sicherheit mit hochempfindlicher 0,01 mA-Auflösung messen (bei 20,00 mA-Bereich) - Messen von Lastströmen bis zu 60,0 A Bereich - Klemme an der engsten Stelle Messprinzip - Das Gerät hat zwei Kerne für Spannungsinjektion und Strommessung. Aus der definierten Spannung und dem gemessenen Strom wird der Gesamtwiderstand der Stromkreisschleife berechnet Hinweis: Nur für mehrfach geerdete Systeme. In einem mehrfach geerdeten System ist der Messwert umso genauer, je größer die Anzahl der Erdungspole ist. Erdungswiderstandsbereich - 0,20 Ω (0,01 Ω Auflösung) bis 1600 Ω (20 Ω Auflösung), 10 Bereiche, Nullunterdrückung: Weniger als 0,02 Ω, Genauigkeit: ±1,5 % rdg. ±0,02 Ω AC-Strombereich - 20,00 mA (0,01 mA Auflösung) bis 60,0 A (0,1 A Auflösung), 5 Bereiche, Nullpunktunterdrückung: Weniger als 0,05 mA, Genauigkeit: ±2,0 % rdg. ±0,05 mA (30 Hz bis 400 Hz, Echteffektivwert), Scheitelfaktor 5,0 oder weniger (für den 60-A-Bereich 1,7 oder weniger) Max. zulässige Eingangsleistung - 100 A AC kontinuierlich, AC 200 A für 2 Minuten oder kürzer (bei 50/60 Hz, erfordert Derating bei der Frequenz)
