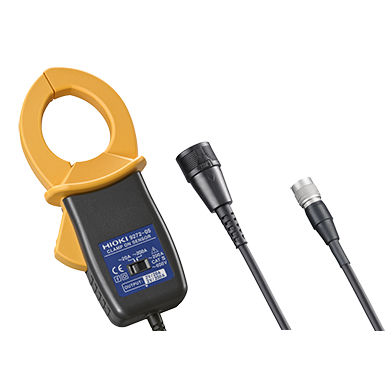

Stromzange / AC DC 9272-05

tragbarMess

KLEMME AM SENSOR 9272-05 Ideal für die Messung von Wechselstrom mit niedrigen Frequenzen wie z.B. Wechselrichter-Steuergeräte Übersicht Hioki-Stromsensoren sind die besten Geräte ihrer Klasse zur Verwendung mit Leistungsmessern, Memory HiCordern und Hochleistungsoszilloskopen. Der 9272-10/9272-05 ist ein Wechselstromsensor von 1 Hz bis 100 kHz, der sich ideal für die Messung von Niederfrequenzgeräten wie z.B. Wechselrichtern eignet. KAT III 600V Hauptmerkmale - Überlegene Niederfrequenz- und Phaseneigenschaften, geeignet für die Prüfung von Strom und Leistung von Umrichtersteuergeräten - Breite Frequenzbandbreite von 1 Hz bis 100 kHz, ideal für die Oberwellenanalyse, FFT-Analyse und Wellenformüberwachung (nur AC) Grundlegende Spezifikationen (Genauigkeit garantiert für 6 Monate, Nachjustiergenauigkeit garantiert für 6 Monate) Bemessungsstrom - 20 A AC, oder 200 A AC (wählbar) Max. zulässiger Eingang - 50 A Effektivwert (bei 20 A Bereich), 300 A Effektivwert (bei 200 A Bereich) Frequenzmerkmale - 1 Hz (±2 % rdg. ±0,1 % v.E.) bis 100 kHz (±30 % rdg. ±0,1 % v.E.) Amplituden- und Phasengenauigkeit - Amplitude: ±0,3 % rdg. ±0,01 % f.s. Phase: ±0,2 ° (45 bis 66 Hz) Ausgangsspannung - 2 V/20 A Nennstrombereich, oder 2 V/200 A Nennstrombereich (Spannungsausgang mit der Sensoreinheit, Verwendung mit einem Gerät mit einem Eingangswiderstand von 1 MΩ oder höher) Max. Nennspannung gegen Erde - 600 V rms (CAT III) Kerndurchmesser - φ 46 mm (1,81 Zoll) Stromversorgung - ±11 V bis ±15 V DC (Stromversorgung über die Sensoreinheit, die 100 bis 240 V AC unterstützt) Leistungsaufnahme - 5 VA Max. (bei Messung von 200 A)
