Testvorrichtung IM series

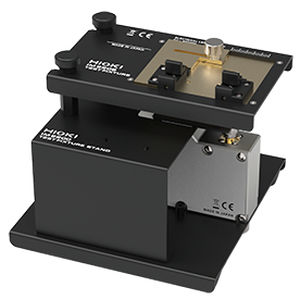

TEST-FIXTUR IM9202 All-In-One-Testadapter für Hochfrequenz 600 MHz-Tests einer Vielzahl von Komponenten Übersicht Hioki LCR-Messgeräte und Impedanzanalysatoren reichen von DC- bis 3-GHz-Geräten und eignen sich für eine Vielzahl von Anwendungen bei der Prüfung elektronischer Komponenten. Der Prüfadapter IM9202 unterstützt Hochfrequenztests bis zu 600 MHz, wenn er mit der Impedanzanalysatorserie IM7580 gepaart ist, und bietet einen einzigartigen Staging-Mechanismus, mit dem Sie Komponenten und Geräte in verschiedenen Formen und Größen, einschließlich RFID- und NFC-Chips, validieren können. Hauptmerkmale - Prüfvorrichtung für die Serie IMPEDANCE ANALYZER IM7580 - Hochfrequenzprüfung bis zu 600 MHz - Testen Sie die Impedanz von Geräten in verschiedenen Formen und Größen, einschließlich bedrahteter/durchkontaktierter Geräte, SMD-, RFID- und NFC-Chips - Hilft bei der korrekten Identifizierung der Eigenresonanzfrequenz (SRF) und des äquivalenten Serienwiderstands (ESR) zur Validierung der Komponentenleistung Übersicht der Spezifikationen Frequenzbereich - DC bis 600 MHz Kompatible Packungsgrößen - LEADED Axial - Anschlussabstand (Länge des Bauteilkörpers): 1 mm bis 25 mm - Leitungslänge: 2 mm bis 10 mm - Höhe zur Führung: Maximal 2,5 mm Radial - Stegabstand: 2 mm bis 26 mm - Leitungslänge: Mindestens 2 mm SMD - Länge: 1,6 mm bis 23 mm - Breite: mindestens 0,8 mm - Höhe: Mindestens 0,65 mm Elektrodenstruktur - 2-polig
