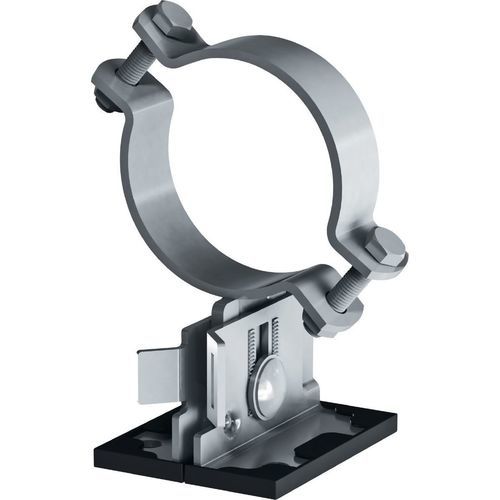

Rohrstützsystem MP-PS 1-1

Produktbeschreibung
Outdoor Coated (OC) Rohrauflager mit höhen- und neigungsverstellbarer Ausführung für schwere industrielle Anwendungen. Geeignet für Rohraußendurchmesser von 21 bis 173 mm (1/2 in bis 6 in).

Zusammenfassung

• Brandschutz: Nein
• Temperaturbeständigkeit: -4 bis 572 °F (-20 bis 300 °C)
• Werkstoffzusammensetzung: Grundplatte S280GD / Modified POSMAC-C; Bögen & Mittelplatte S235JR (DIN EN 10025); Gleitplatte PA66 + GF30; Schraube: Stahlgüte 8.8; Mutter: Stahlgüte 8

Technische Daten
Oberflächenbehandlung: Outdoor Coated (HDG). Feuerverzinkt: Ja. Edelstahl: Nein.
Materialstärken: Grundplatte 4 mm; Mittelplatte 7 mm; Gleitplatte 3 mm; Zahnscheibe 4 mm.
Temperaturbeständigkeit: -4 bis 572 °F (-20 bis 300 °C).
Umweltbedingungen: Außenbereich, geringe bis mäßige Verschmutzung (C3 / C4 - niedrig).
Anwendbare Untergründe: Beton, Stahl, modulare Trägersysteme.
Schlüsselweite: 19 mm. Anziehmoment für Höhenverstellung: 36,88 ft-lbf (≈50 Nm). Länge: 5,5 in (≈140 mm).
Reibbeiwerte (Gleitplatte PA66-GF30): Zink‑Magnesium 0,146; Feuerverzinkt 0,129; Elektrolytisch verzinkt 0,177.

Eigenschaften

• All-in-one Vielseitigkeit – gleicher Rohrauflager-Typ für fixe, gleitende, geführte oder freistehende Lager an modularen Trägern, Stahlträgern und Beton
• Umfangreiche Softwareunterstützung – PROFIS, Hilti FixPoint Calculator, BIM/CAD-Bibliotheken und Plug-ins
• Lastdaten und Dokumentation verfügbar – Auslegung nach EN13480-3, Eurocode 3 und MSS-SP58
• Schnellere Montage vor Ort – Höhe und Neigung nach dem Befestigen einstellbar
• Breiterer Klemmumfang – geeignet für verschiedene Rohrtypen mit oder ohne Einlagen

Anwendungen

• Befestigung von Rohrleitungen an Stahlträgern, Beton oder modularen Trägersystemen
• Rohrinstallationen in Onshore-Industrie, Energieerzeugung, Pharma, Elektronik und Fahrzeugbau
• Geeignet für Anwendungstemperaturen bis 300 °C und Dämmstärken bis 220 mm
• Empfohlen für Innen- oder Außenanwendung bei geringer bis mäßiger Verschmutzung (C3)

Technische Spezifikationen

• Modell: MP-PS 1-1
• Anwendbare Rohraußendurchmesser: 21–173 mm (1/2 in bis 6 in)
• Oberflächenbehandlung: Outdoor Coated (HDG)
• Material - Grundplatte: S280GD / Modified POSMAC-C
• Material - Bögen & Mittelplatte: S235JR (DIN EN 10025)
• Gleitplatte: PA66 + GF30
• Schraube: Stahlgüte 8.8; Mutter: Stahlgüte 8
• Materialstärken: Grundplatte 4 mm; Mittelplatte 7 mm; Gleitplatte 3 mm; Zahnscheibe 4 mm
• Schlüsselweite: 19 mm
• Anziehmoment (Höhenverstellung): 36,88 ft-lbf (≈50 Nm)
• Länge: 5,5 in (≈140 mm)
• Temperaturbeständigkeit: -4 bis 572 °F (-20 bis 300 °C)
• Feuerverzinkt: Ja
• Edelstahl: Nein
• Umwelttauglichkeit: Außenbereich, geringe bis mäßige Verschmutzung (C3 / C4 - niedrig)
• Reibbeiwerte (PA66-GF30): Zink‑Magnesium 0,146; Feuerverzinkt 0,129; Elektrolytisch verzinkt 0,177
