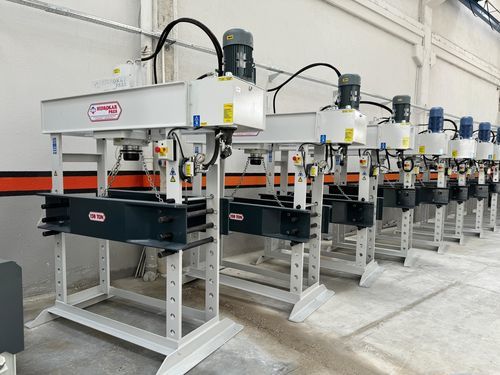

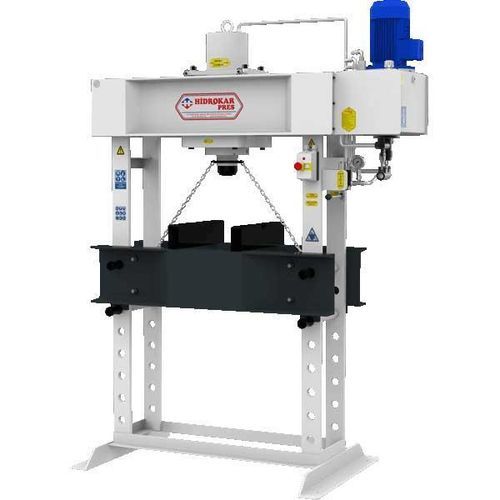

Hydraulische Presse HAP-S

motorisiertStanzRicht

Übersicht
Diese Pressen sind in vielen Werkstätten zu finden und zählen zu den Grundmaschinen für Press-, Biege-, Niet-, Lagerauszieh-, Richt- und ähnliche Arbeiten. Unsere Fertigung ist kundenorientiert; auf Anfrage sind verschiedene Kapazitäten, Abmessungen und Ausführungen möglich. Standardfertigung: Presskraft 10–400 t und Tischnutzbreite 500–2050 mm.

Hauptmerkmale

• Robuste Stahlkonstruktion
• Hydraulikeinheit mit geringem Wartungsaufwand
• Not-Aus-Taster
• Bedienung über Hebel
• Druckanzeige
• Manuell verschiebbarer Zylinder (ab 30 t)
• Höhenverstellung der unteren Tischplatte
• Handpumpe
• Hydraulisches Sicherheitssystem
• Elektrisches Sicherheitssystem

Optionen

• Tasterbedienung
• Manuelle Einstellmöglichkeit des Kolbenhubes
• Zahnrad-verschiebbarer Zylinder
• Reduziertes (getriebegestütztes) Fahrzylindersystem
• V-Block-Satz
• Stanzsatz
• Arbeitsplatte für Untertisch
• Lichtschranke
• Schutzkäfig
• Sicherheitsabdeckung

Technische Tabelle (werte spaltenweise; die Spaltenreihenfolge entspricht der TON-Überschrift)
Presskraft - TON: 10 | 20 | 30 | 60 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 | 250 | 300 | 400

Zwischen den Säulen | D | mm | | | 550 | 550 | 700 | 900 | 950 | 1000 | 1550 | 1050 | 1250 | 2050 | 1500 | 2050 | 1500 | 1500 | 1500

Aufnahmekapazität | F | mm | | | 950 | 950 | 1100 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950 | 950

Innenbreite | E | mm | | | 140 | 180 | 250 | 300 | 300 | 380 | 500 | 350 | 440 | 550 | 400 | 600 | 450 | 550 | 550 | 550

Tischbreite | G | mm | | | 280 | 340 | 442 | 520 | 552 | 630 | 776 | 605 | 716 | 780 | 695 | 895 | 695 | 793 | 865

Zylinderhub | | mm | | | 250 | 250 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400

Motorleistung | | kW | | | 0,75 | 0,75 | 1,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5,5 | 5,5 | 7,5 | 7,5 | 7,5

Pumpenfördermenge | | lt/min | | | 2,3 | 2,9 | 6,1 | 9 | 12 | 12 | 12 | 16 | 16 | 16 | 22 | 22 | 28 | 28 | 28

Absenkgeschwindigkeit | | m/s | | | 9,9 | 6,3 | 9,8 | 9 | 7,8 | 7 | 7 | 7,6 | 6 | 6 | 5,9 | 5,9 | 6,6 | 5,4 | 4,5

Rücklaufgeschwindigkeit | | m/s | | | 16,5 | 8,4 | 15,2 | 15 | 13,1 | 11 | 11 | 10,8 | 9 | 9 | 9 | 9 | 9 | 11,4 | 8,2 | 8,3

Breite | C | m | | | 550 | 550 | 650 | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1200 | 1100 | 1200 | 1100 | 1250 | 1600

Länge | B | mm | | | 930 | 1040 | 1300 | 1545 | 1700 | 1700 | 2250 | 1860 | 2000 | 2800 | 2405 | 3000 | 2500 | 2600 | 2900

Höhe | A | mm | | | 1730 | 1740 | 2070 | 2230 | 2300 | 2320 | 2320 | 2285 | 2360 | 2360 | 2540 | 2540 | 2500 | 2500 | 2770

Gewicht | | kg | | | 160 | 250 | 360 | 560 | 800 | 810 | 1150 | 1150 | 1200 | 1700 | 2050 | 2650 | 2800 | 3300 | 4750

Eigenschaften / Technische Daten (Zusammenfassung)

• Presskraftbereich: 10–400 t (Standardfertigungsbereich)
• Standard Tischnutzbereich: 500–2050 mm
• Zylinderhub: viele Modelle mit 400 mm (modellabhängige Abweichungen möglich)
• Beispielhüllkurve Motorleistung: 0,75 kW–7,5 kW (modellabhängig)
• Beispielhüllkurve Pumpenfördermenge: ~2,3 lt/min–28 lt/min (modellabhängig)
• Robuste Stahlkonstruktion; hydraulische und elektrische Sicherheitssysteme serienmäßig
• Anpassbar mit verschiedenen Optionen (Tasterbedienung, Schutzkäfig, Lichtschranke, V-Block-Satz usw.)
