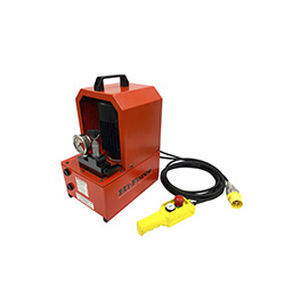

Elektropumpe HEP1 Range

IndustrieHochdruckfür Niederdruckanwendungen

Einführung
Die elektrisch angetriebenen, pendelgesteuerten kompakten Hydraulikpumpen der Serie HEP1 sind für ein breites Spektrum industrieller Anwendungen ausgelegt. Das Zweistufen‑Design liefert im 1. Stadium hohen Durchfluss und im 2. Stadium präzise Hochdruckregelung. Maximaler Betriebsdruck: 700 bar (≈10000 psi). Kompakte Einheit mit integriertem Tragegriff und Schutzart IP55.

Hauptmerkmale

• Zweistufiges Pumpendesign: 1. Stufe für hohen Durchfluss, 2. Stufe für präzise Hochdruck‑Funktion.
• Maximaler Betriebsdruck: 700 bar (≈10000 psi).
• Automatischer Umschaltbetrieb von Niederdruck auf Hochdruck für kontinuierlichen Betrieb.
• Verwendbares Ölvolumen pro Pumpe: ca. 4,0 L (1,06 gal); Gesamtbehältervolumen: ca. 7,0 L (1,85 gal).
• Motoroptionen (einphasig): 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz.
• Handbedienpult (Pendel) mitgeliefert (Steuerkabel 3 m / 10 ft).
• Schutzart: IP55.
• Modelle mit Suffix 'R' verfügen über ein extern einstellbares Entlastungsventil und glyceringefülltes Manometer.

Typische Anwendungen / Konfigurationsoptionen

• Ventiloptionen: 3‑Wege Mehrzweckventil (Vorschub/automatische Rückstellung für Crimpen/Schneiden; Vorschub/Halten/Rückstellung für Heben) und 4‑Wege Handventil mit Haltefunktion.
• 3‑ und 4‑Wege‑Ventile optional mit oder ohne extern einstellbares Überdruckventil und Manometer.

Leistungsangaben

• 1. Stufe Durchfluss: bis zu 158,66 in³/min (50 Hz) — ca. 2,6 L/min; 60 Hz‑Modelle liefern ~15–20% mehr Durchfluss.
• 2. Stufe Durchfluss: 21,97 in³/min (50 Hz) — ca. 0,36 L/min.
• Verwendbares Ölvolumen pro Pumpe: ca. 4,0 L; Gesamtbehältervolumen: ca. 7,0 L.

Technische Tabelle (Durchfluss / Modelle)
Modell | Ventiltyp | Verwendb. Ölvol. (L / gal) | 1. Stufe (in³/min) | 2. Stufe (in³/min) | Motornennspannung | 60 Hz Motormodell | Gewicht (kg / lbs)
HEP1341 | 3‑way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341H | 24.5 / 54.0 lbs
HEP1341R | 3‑way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341HR | 25.5 / 56.2 lbs
HEP1342 | 3‑way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342H | 24.5 / 54.0 lbs
HEP1342R | 3‑way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342HR | 25.5 / 56.2 lbs
HEP1441 | 4‑way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441H | 25.0 / 55.1 lbs
HEP1441R | 4‑way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441HR | 26.0 / 57.3 lbs
HEP1442 | 4‑way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442H | 25.0 / 55.1 lbs
HEP1442R | 4‑way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442HR | 26.0 / 57.3 lbs

Technische Tabelle (Abmessungen)
Modell | A (mm) | B (mm) | C (mm) | D (mm) | E (mm)
HEP1341 / HEP1341R / HEP1342 / HEP1342R | 450 | 160 | 240 | 330 | 330
HEP1441 / HEP1441R / HEP1442 / HEP1442R | 450 | 160 | 240 | 350 | 330

Hinweise

• Gesamtfassungsvermögen des Ölbehälters: ca. 7,0 L.
• Alle 110V- und 230V‑Modelle werden standardmäßig für 50 Hz geliefert; 60 Hz‑Varianten (120V/220V) liefern ca. 15–20% mehr Durchfluss.
• Modelle mit Suffix 'R' sind mit extern einstellbarem Entlastungsventil und glyceringefülltem Manometer ausgestattet.

Eigenschaften / technische Daten

• Betriebsdruck: 700 bar (≈10000 psi).
• Zweistufiger Betrieb mit automatischem Umschaltventil zwischen Niederdruck und Hochdruck.
• Durchfluss: 1. Stufe ≈2,6 L/min; 2. Stufe ≈0,36 L/min (bei 50 Hz).
• Verwendbares Ölvolumen: ≈4,0 L pro Pumpe; Gesamtvolumen ≈7,0 L.
• Motoroptionen: 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz (einphasig).
• Ventiloptionen: 3‑way multifunction oder 4‑way manuell mit Haltefunktion; 'R' Varianten mit extern einstellbarem Überdruckventil und Manometer.
• Fernbedienung (Pendel) mit 3 m Kabel mitgeliefert.
• Schutzart: IP55.
• Kompakte Bauweise mit integriertem Tragegriff für Transport.
