Kalibrier- und Prüfstand / Universal BIRD

TemperaturautomatischDetektor

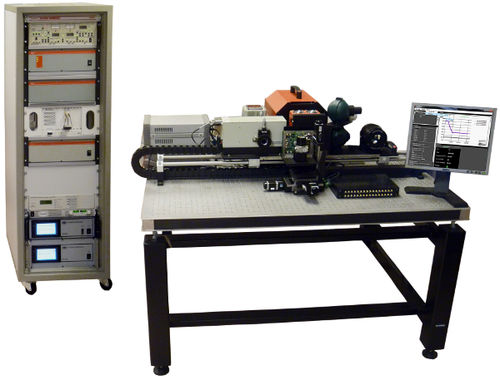

Kalibrierung und Test von IRFPA-Detektoren: • Geräuschmessung (NETD, RMS-Rauschpegel, Fliegengitter-Effekt, NUC ...) • Messung der spektralen Empfindlichkeit • Nebensprechmessung • Messung der Modulationsübertragungsfunktion (MTF) Konzipiert zum umfangreichen Testen von IRFPA-Detektoren BIRD fully integrated test bench BIRD ist ein vollständig integrierter Prüfstand, der speziell für die Kalibrierung und ausgiebige Tests der Infrarot-Fokusebenen-Zeilendetektoren konzipiert ist. Das System ermöglicht die genaue Charakterisierung von Folgendem: • RMS-Rauschen • Fliegengitter-Effekt • Signaldynamik-Bereich • Quanteneffizienz der Signallinearität • Ansprechempfindlichkeit • Rauschempfindlichkeit • NETD (Geräuschspezifischer Temperaturunterschied) • Pixelflächen-Ansprechbarkeit • Homogenitätsabgleich • Störpixel-Erkennung • Spektrale Empfindlichkeit • Nebensprechen • Sensibler Bereich • MTF (Modulationsübertragungsfunktion) Vollständig integrierte Testlösung für IRFPA • Der Prüfstand besteht aus drei Untereinheiten: • Einem optischen Tisch zur Aufnahme der optomechanischen Teile • Schwarzkörpern und Lichtquellen • Monochromator • Cassegrain-Teleskop • LWIR-Objektiv • Positioniertischen • Einem Schaltschrank, einschließlich der folgenden Elemente: • Vorspannungsgenerator • Taktsignalgeber • Lock-in-Verstärker • Geräuscharmer Analog/Digital-Wandler • 3-achsige Verschiebetisch-Steuerung • Optischer Chopper-Regler • Schwarzkörper-Differentialsteuerung • Hohlraumschwarzkörper-Steuerung • Einem PC mit Videoerfassungskarte und Software zur Datenerfassung und Datenverarbeitung
