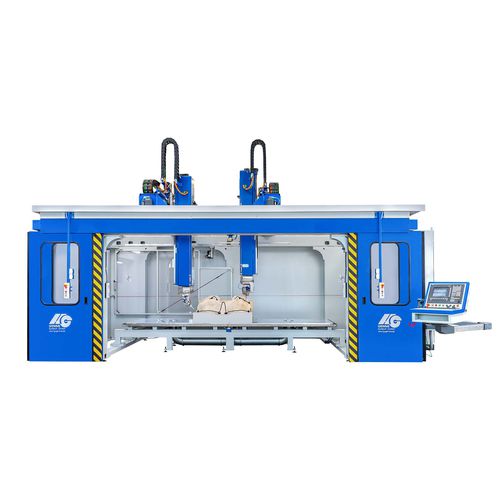

Wechseltisch-Schneidemaschine G-S-W

Wasserstrahlfür Kunststoffefür Gewebe

Beim Wasserstrahlschneiden in Fünf-Achs-Technik führen Sie anspruchsvolle Arbeiten an räumlichen Körpern perfekt und besonders effizient aus. Mit dieser Fertigungstechnologie überzeugen Sie in der Luft- und Raumfahrttechnik, der Automobil- und Kunststoffindustrie wie auch im Bereich der Lohnfertigung. 5-Achsen-Wasserstrahl-Schneideinheit für einfache bis hochkomplexe 3D-Konturen für exzellente Schnittqualität. Emissionsfreies, kaltes Trennverfahren mit Reinwasserstrahl. Hervorragende Wirtschaftlichkeit durch maximale Produktionsleistung mit Präzision und hohem Tempo. Extrem solide, verwindungssteife Stahlkonstruktion in obenliegender Gantrybauweise; alle Antriebe und Führungen im geschützten Segment außerhalb des Arbeitsbereiches. Hochleistungs-CNC-Steuerung oder Siemens. Einfachste Programmerstellung mittels CAD/CAM möglich. Schallgeschützte Sicherheitskabine. - Verfahrensweg Drehachse C 540° und Schwenkachse A ± 135 - Eilgang Linearachsen X/Y 60 m/min - Eilgang Linearachse Z 30 m/min - Eilgang Rundachsen A/C 9.000°/min / 12.000°/min - Positioniergenauigkeit ± 0,1 mm - Wiederholgenauigkeit ± 0,1 mm - Pumpe, KMT Hochdruckpumpe mit hydraul. Antrieb - Arbeitsdruck 520 – 3.800 bar - Druckübersetzungsverhältnis 20:1; Entlastungsventil für Hochdruck, schallisoliertes Gehäuse - Max. Volumenstrom 3,5 l/min - Optimaler Ausnutzungsgrad bei ca. 90 %, dadurch geringere Wartungsintervalle - Düse mit pneumatischem Düsenventil 0,17 mm – 0,20 mm, Verbindung von Pumpe zu Schneidkopf durch Hochdruckrohr ¼ Zoll, Zuleitung zu Schwenkkopf über spiralförmiges flexibles Rohr - CNC-Steuerung NUM Flexium oder Siemens Sinumerik 840D/SL Operate - Maschinengewicht ca. 8.000 kg
