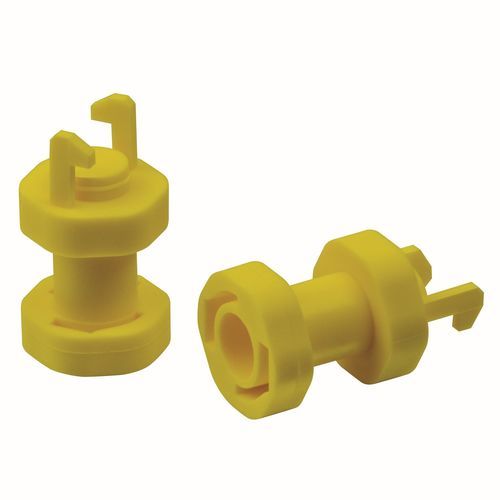

Zylindrische Kappe LTPVCC

TPVfür elektrische Steckverbinderzum Einfügen

Produktübersicht
Heyco® Flüssigkeitsdichte PV-Steckverbinder-Abdeckkappe schützt das freiliegende Ende ungesicherter 4 mm PV-Steckverbinder bis zur Endmontage und verhindert das Eindringen von Flüssigkeiten, Insekten und Staub. Die Kappe wird durch Einschieben und eine Vierteldrehung arretiert.

Eigenschaften

• All-in-one-Schutz für das freiliegende Ende ungesicherter 4 mm PV-Steckverbinder.
• Einschieben mit Vierteldrehungsverschluss hält die Kappe an männlichen oder weiblichen Enden.
• Schützt vor Eindringen von Flüssigkeiten, Insekten und Staubpartikeln während Lagerung und Montage.
• Bietet mindestens IPX4-Schutz an 4 mm PV-Steckverbindern; mit dem verbreiteten Staubli MC4-Steckverbinder wird IP67 erreicht.

Schnellangaben
Material: wärmebeständiges, UV-beständiges Nylon 6/6 — Farbe: Gelb (ebenfalls in Weiß erhältlich)
Temperaturbereich: -40°F (-40°C) bis 221°F (105°C)

Teilenummern und Abmessungen
Tabellenkopf: PART NO. | DESCRIPTION | A (in / mm) | B (in / mm) | C (in / mm)
S6254 | LTPVCC YELLOW 100/BAG | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6255 | LTPVCC YELLOW BULK | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6256 | LTPVCC WHITE 100/BAG | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6257 | LTPVCC WHITE BULK | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm

Abbildungen
Produktbilder und Ansichten in eingebautem Zustand verfügbar, die die Kappe und den Einbauzustand zeigen.

Technische Daten

• Material: wärmebeständiges, UV-beständiges Nylon 6/6
• Farbe: Gelb (ebenfalls in Weiß erhältlich)
• Temperaturbereich: -40°F (-40°C) bis 221°F (105°C)
• Umweltschutz: Mindestens IPX4 bei 4 mm PV-Steckverbindern; IP67 erreicht mit Staubli MC4-Steckverbinder
• Teilenummern: S6254, S6255, S6256, S6257
• Typische Abmessungen: A = 0.85 in (21.6 mm); B = 0.80 in (20.3 mm); C = 1.43 in (36.3 mm)
