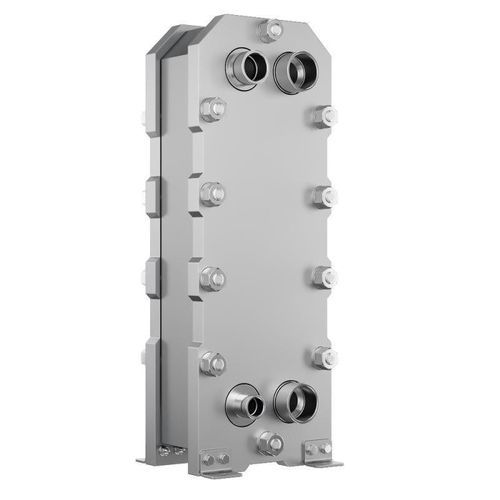

Gelöteter Plattenwärmetauscher L ULTRA

KupferEdelstahlStahl

Übersicht
Der gelötete Plattenwärmetauscher L ULTRA wurde speziell für transkritische CO2‑Systeme (R744) in der Kältetechnik und Wärmepumpen entwickelt. Er ist für Betriebsdrücke bis 140 bar und Temperaturen bis 150 °C ausgelegt und übernimmt Gas‑Cooler‑, Verdampfer‑ und Saugleitungsaufgaben, die normale gelötete Plattenwärmetauscher nicht leisten können.

Hauptmerkmale

• 140 bar Druckstufe: Geeignet für den vollständigen Betriebsbereich transkritischer CO2‑Systeme einschließlich Druckspitzen bei hohen Umgebungstemperaturen
• Für CO2 optimierte Plattengeometrie: Wellungs‑ und Plattenstärkenmuster ausgelegt auf den zweiphasigen Wärmeübergang von CO2 (Verdampfung, Kondensation, superkritische Gas‑Kühlung)
• Kompatibel mit CO2‑Systemkonfigurationen: Gas‑Cooler (superkritisch), Verdampfer (subkritisch) und Saugleitungs‑Wärmetauscher
• Kompakte Bauform: Hohe thermische Leistung auf kleinem Bauraum zur vereinfachten OEM‑Integration
• Niedriges GWP: Für CO2 (R744) mit GWP 1 ausgelegt, unbetroffen von F‑Gas‑Beschränkungen

Konstruktion

• Anschlüsse: NPT innen/außen, Doppelanschlüsse, Victaulic, Flanschen (DN80 PN40 / ANSI B16.5 3" Class 300), SORF‑Lötoptionen
• Kupfer‑ oder Edelstahl‑LUNA‑Lötung
• Wärmeübertragungsplatten: Edelstahl 1.4404 (AISI 316L)
• Vorder‑ und Rückplatten: 1.4301 (AISI 304)
• Zusätzlicher Rahmen: lackierter Baustahl; Schutzbleche und Deckplatten

Anwendungen

• Kältesysteme (CO2 Gas‑Cooler und Verdampferanwendungen)
• Wärmepumpen
• Klimaanlagen
• Industrielle und Prozesskühlung
• Fernkühlung (District Cooling)
• Chemische und petrochemische Industrie
• Raffinerien
• Wärmetauscher für die Lebensmittelindustrie

Technische Daten

• Auslegungsnormen: ASME; PED; UL
• Max. Auslegungsdruck: L ULTRA — 140 BAR (2030 PSI); LUNA ULTRA — 70 BAR (1015 PSI)
• Max. Auslegungstemperatur: 150° C / 302° F
• Material der Wärmeübertragungsplatten: Edelstahl 1.4404 (AISI 316L) mit Kupfer‑ oder Edelstahl (LUNA) Lötung
• Vorder‑ und Rückplatten: 1.4301 (AISI 304); zusätzlicher Rahmen: lackierter Baustahl
• Konstruktionsvarianten: Versionen mit Kupfer‑ oder Edelstahl‑Lötung
• Anschlussarten: NPT innen/außen, Doppelanschlüsse, Victaulic, Flanschen (DN80 PN40 / ANSI B16.5 3" Class 300), SORF‑Lötung
• Zertifizierungen: ASME; PED; UL
