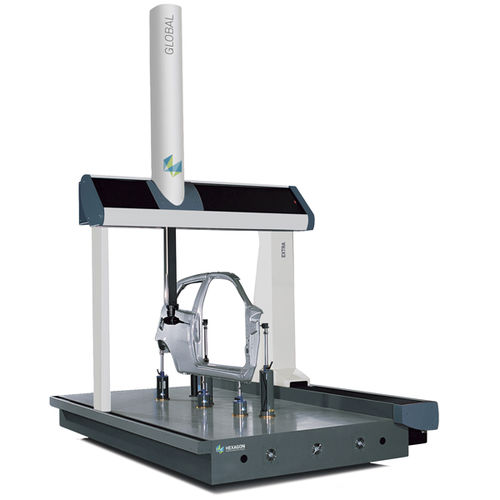

Brücken-Koordinatenmessmaschine GLOBAL eXtra

Portalfür große TeileMultisensor

Die GLOBAL eXtra bewältigt große und schwere Werkstücke, ohne dass spezielle Fundamente notwendig werden. Die GLOBAL eXtra, konstruiert für die Messung in der Fertigungsumgebung, beinhaltet die strukturelle Temperaturkompensation ACTIV® und Faltenbälge auf der X- und Y-Achse. Die Betriebstemperatur reicht bis zu 30 °C. Für unbegrenzten Zugriff auf alle Merkmale des Werkstücks können diese größeren GLOBAL KMGs mit der exklusiven kontinuierlichen Dreh-Schwenk-Einheit HH-ACW-43MW ausgestattet werden. GLOBAL eXtra wurde entwickelt im Hinblick auf die besonderen Anforderungen, die in der Dimensionsprüfung von Karosseriekomponenten in Produktionsumgebung bestehen. Charakteristisch für dieses KMG ist daher die isostatische Messplatte aus Stahl mit Temperaturstabilisierung, die auf geringer Höhe angebracht ist, die erweiterten Messbereiche und die größere lichte Weite, die vertikale Pinole aus gesintertem Siliziumkarbid, die strukturelle Temperaturkompensation sowie die Faltenbälge auf der X- und Y-Achse. Die Betriebstemperatur beträgt 15 bis 30 °C. Für eine verbesserte Systemflexibilität ist GLOBAL eXtra kompatibel mit der kontinuierlichen Dreh-Schwenk-Einheit HH-ACW-43MW und der flexiblen Aufspannvorrichtung DEA FIVE U-nique.
