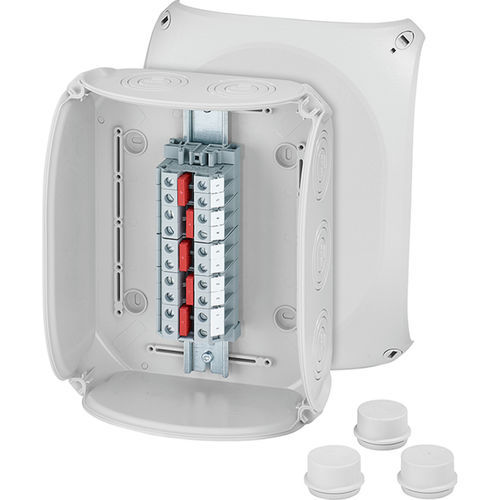

Kabelabzweigkasten geschützte Installation
Mit Reihenklemmen für Cu- und Alu-Leiter
Abmessungen H x B x T: 205 x 255 x 112 mm
Mit metrischen Vorprägungen
Bemessungsisolationsspannung:
Ui = 1000 V
Bemessungsstrom:
In = 76 A
Anzahl der Pole:
5
Anzahl Klemmstellen je Pol:
2
Anschlussart:
Schraubanschluss
Aderendhülse für flexible Leiter erforderlich:
Nein
Abisolierlänge:
14 mm
Anzugsdrehmoment der Klemme:
3 Nm
Art der Deckelbefestigung:
Schnellverschluss: Öffnen und Schließen per Vierteldrehung, Verschlussstellung auf einen Blick erkennbar
Mitgeliefertes Zubehör:
Außenlaschen, Verschlussstopfen
IP-Schutzart:
IP66
IP-Schutzart der beigefügten Einsteckstutzen 3x ESM 40: IP55, Dichtbereich 17 mm - 30 mm
Schlagfestigkeit:
IK07
Ohne Zubehör plombierbar:
Ja
Einsatzbereich:
Geschützte Installation
Maximale Umgebungstemperatur 24 h:
35 °C
Umgebungstemperatur:
-25 °C bis +40 °C
Relative Luftfeuchte:
≤ 50 % bei 40 °C, ≤ 100 % bei 25 °C
Werkstoff:
Polycarbonat
Glühdrahtprüfung nach IEC 60695-2-11:
750 °C
UL 94:
V-2
Temperaturbeständigkeit:
-25 °C bis +80 °C
Halogenfrei:
Ja
Silikonfrei:
Ja
Farbe:
Grau, ähnlich RAL 7035
Normenkonformität:
DIN EN 60670-1/-22, IEC 60670-1/-22
