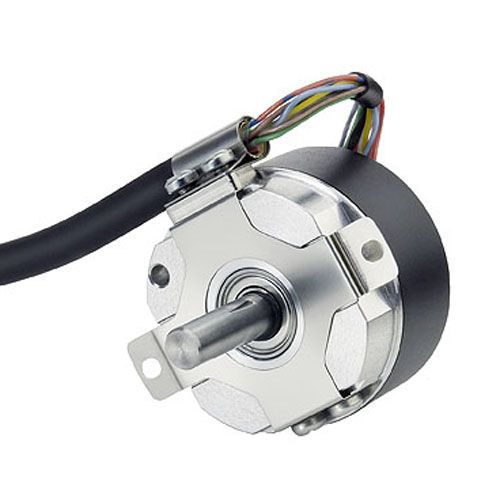

Absoluter Drehgeber ACURO AD34 series

optischmechanisch16-Bit

Für bürstenlose Servomotoren Einzigartiges Montagekonzept: Spart Installationszeit und Kosten Bautiefe: 25 mm (ST) 34 mm (MT) Bis 19 Bit ST-Auflösung + 12 Bit MT-Auflösung +120°C Betriebstemperatur 10.000 U/min im Dauerbetrieb SSI oder BiSS Schnittstelle Sinus 1 Vss 500kHz Bandbreite Der AD 34 ist der kompakteste Absolutgeber seiner Leistungsklasse. Er ist mit einer Auflösung bis 19 Bit Singleturn sowie 12 Bit Multiturn erhältlich. Das mechanische Konzept basiert auf einer doppelt kugelgelagerten Wellenbaugruppe mit flexibler Drehmomentstütze. Dank seiner innovativen Wellenmontage spart der AD34 Bearbeitungsaufwand an der Motorwelle. Eine einfache 6 mm Bohrung am B- seitigen Wellenende des Motors reicht aus. Die Kerbwelle des AD34 wird in einem Arbeitsgang in die B-Seite der Motorwelle eingepresst. Die Kommunikation BiSS oder SSI Schnittstelle erlaubt den Aufbau eines komplett digitalen Regelkreises.
