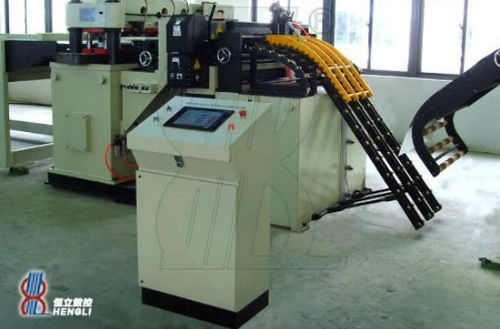

Schneidanlage mit Ausstecher HL1200BS5

für Aluminiumfür Spulenmit NC-Unterstützung

Die Höchstgeschwindigkeit des Modells beträgt 100 SPM. Das Modell besteht aus Abwickelhaspel, Glättmaschine, Schnellwechselschneider, Stapler usw. Die Linie verwendet ein neues Abwickelmodell, die komplette Linie steht auf dem Boden ohne Fundament arbeiten. Die Linie ist auch mit einem Schnellwechselsystem ausgestattet. Es macht den komplizierten und schwierigen Wechsel der Schneideisen einfacher. Sie brauchen nur 10 Minuten, um eine Schneckenform zu wechseln. Es ist geeignet für den Kunden, die hohe Effizienz bevorzugen. Zum Abwickeln, Richten, hochpräzisen Schneiden und Stapeln von Weißblech oder Aluminium. Es ist ein wichtiges Gerät für Dosenhersteller oder Metalldruckereien, um Weißblechverluste und Produktionskosten zu reduzieren. Die elektrischen Steuerungskomponenten verwenden ein komplettes Set von Mitsubishi-Steuerungssystemen. Weißblech, Schwarzblech, TFS und Aluminium in Qualitäten, die normalerweise mit dem Standardmaterial für die Dosenherstellung verbunden sind Gerade Form / Schneckenform Vorschub-Stopp 1) Bereich der Blechbreite: 500-1200mm 2) Blechdickenbereich: 0.125-0.525mm 3) Bereich der Blechlänge: 500-1200mm 4) Maximales Spulengewicht: 13,5 T 5)Nominaler Spulen-Innendurchmesser: 420mm 6)Dornausdehnungsbereich: 390-440mm 7)Spulen-Außendurchmesser: 915-1800mm 9) Maximale Schneidhübe: 125 SPM 10) Maximales Bündelgewicht: 2100kg 11) Maximale Bündelhöhe: 460mm (einschließlich Ständer) 12) Längentoleranzbereich: ≤±0,15mm 13) Diagonaler Toleranzbereich: ≤±0.18/1000mm 14) Leistungsaufnahme: ca. 100kw 15) Luftverbrauch: ca. 1m3/min
