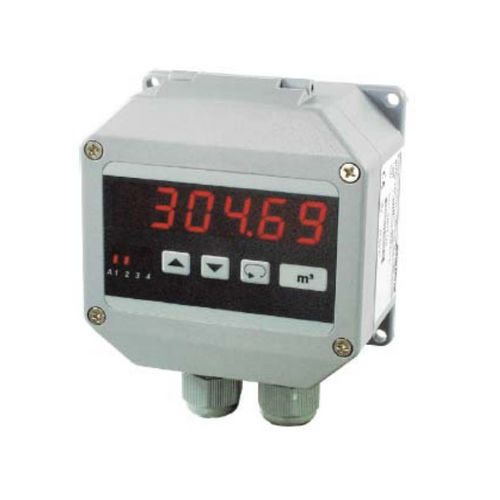

Alphanumerisches Display DTA 1010

kompakt5-stelligfür Füllstandsmessgeräte

1 Eingang für Einheitssignale 0/4-20 mA oder 0/2-10 V DC 1 Eingang zur automatischen Füllhöhen-Korrektur, optional: 2. Eingang für Druckmessumformer Volumen- oder Masseanzeige (Gewicht) 6 Standard- sowie beliebige Sonder-Tankformen wählbar Max. 2 Alarmausgänge, Relaiswechsler, Min/Max-Funktion Analogausgang 0/4...20 mA, 0/2...10 V DC, bürdenabhängig Schutzart IP 65 Anzeigeumfang 0...999999 digits Abgleich im drucklosen Zustand möglich Beschreibung Mit der digitalen Tank-Inhaltsanzeige DTA 1010 kann der Inhalt von diversen Tankformen erfasst werden, bei denen kein linearer Zusammenhang zwischen Füllhöhe und Inhalt besteht, d.h. es erfolgt eine Linearisierung bei nicht standardisierten Tankformen. Die Messung erfolgt über den hydrostatischen Druck bzw. Differenzdruck (mit 2. Druckaufnehmer) oder über Wegaufnehmer (z.B. Ultraschall, Radar, Potentiometer). Das Gerät bietet die Möglichkeit, zusätzlich einen Niveau-Sensor anzuschließen. Bei Erreichen eines bestimmten Niveaus korrigiert sich die Anzeige jeweils auf den Wert, welcher der Füllhöhe entspricht, auf dem der Niveau-Sensor montiert ist. Die Programmierung erfolgt über die frontseitige Folientastatur. Die Alarmausgänge lassen sich als Min.- oder Max.- Funktion programmieren. Die Schaltzustände werden durch LEDs angezeigt. Bei aktiviertem Digitalfilter wird fortlaufend der Mittelwert von 16 Messwerten errechnet und zur Anzeige gebracht. Proportional zum Tankinhalt wird ein Analogsignal 0...20 mA / 0...10 V DC bzw. 4...20 mA / 2...10 V DC ausgegeben. Die Umschaltung von Strom- auf Spannungssignal erfolgt bürdenabhangig ( > 500 Ω auf Spannung ).
