Produktname
Träger-/Halteblech-Bauteile für GIS-Leistungsschalter Ultra-Hochspannung

Kategorie

• Bauteilfertigung und mechanische Bearbeitung
• Präzisionsmechanische Bearbeitung

Produktbeschreibung

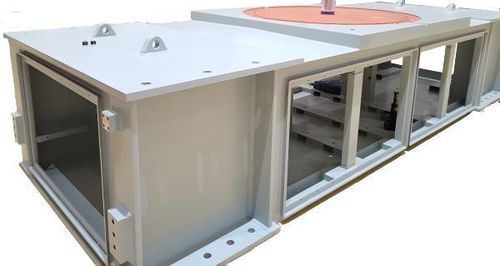

Diese Trägerbauteile werden unter dem Hauptbehälter von GIS-Leistungsschaltern für Ultra-Hochspannung eingebaut. Die Trägerbaugruppe ist komplex und besteht aus rund 80 verschiedenen Unterteilen. Die Fertigung erfordert strenge Kontrolle von Schweißverformungen sowie hohe Präzision beim Nieten und Montieren. Die gebogene Blechflansch am Träger ist eine kritische Schnittstelle, die den unteren hydraulischen Betätigungsmechanismus mit dem oberen Schalterbehälter verbindet, und unterliegt engen Anforderungen an Planheit und Oberflächenbeschaffenheit.

Technische Daten

• Geltende Ausrüstung: GIS-Leistungsschalter Ultra-Hochspannung (Trägerbauteile unter dem Hauptbehälter)
• Aufbaukomplexität: ca. 80 Unterteile
• Fertigungsanforderungen: strenge Kontrolle von Schweißverformungen und Präzision beim Nieten/Montieren
• Anforderung an Flanschplanheit: ≤ 0,1 mm
• Oberflächenbeschaffenheit: ≤ Ra3.2
• Flanschdickenabweichung nach Bearbeitung: ≤ 1 mm
• Toleranzkontrolle kritischer Bereiche: ≤ 0,05 mm
