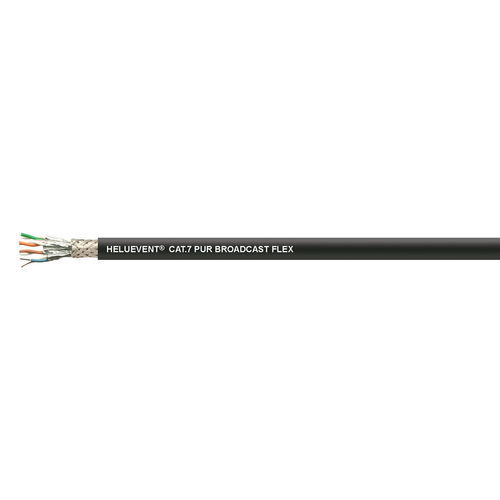

Datenkabel elektrisch HELUEVENT® BROADCAST FLEX

paarigKupferPUR

Produktübersicht
UV-beständig. äußerst flexibel. halogenfrei. PiMF: Paar in Metallfolie.

Artikelangaben
Artikel-Nr.: 11029360
Artikelbezeichnung: HELUEVENT® CAT.7 S/FTP PUR BROADCAST FLEX 4 x 2 x AWG 26/7
AWG (approx.): -
Außen-Ø mm (approx.): 7,2
Cu-Zahl per km: 17,5
Gewicht kg/km (approx.): 45,0
Kupferbasis in EUR / 100 kg: 150
Meter pro Verpackungseinheit: 100, 500, 1000
Einzelzuschnitte verfügbar: ja
EAN / GTIN: 4060892563416
Zolltarifnummer: 85444920

Technische Daten
Ethernetleitung / Kat. 7 nach ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2; PoE Typ 1-4
Temperaturbereich: bewegt 0°C bis +50°C; nicht bewegt -40°C bis +80°C
Nennspannung: 80 V AC/DC
Prüfspannung Ader/Ader: 1000 V DC
Prüfspannung Ader/Schirm: 1000 V DC
Leiterwiderstand bei 20°C: max. 125 Ohm/km
Schleifenwiderstand bei 20°C: max. 250 Ohm/km
Betriebskapazität (nom.): ca. 43 pF/m
Rel. Ausbreitungsgeschwindigkeit: ca. 75%
Wellenwiderstand bei 20°C: bei 100 MHz, 100 Ohm ± 5 Ohm
Signallaufzeit: 460 ns/100m
Laufzeitunterschied: max. 10 ns/100m
Mindestbiegeradius: bewegt 8 x Außen-Ø; nicht bewegt 4 x Außen-Ø

Aufbau

• Cu-Litze blank, AWG-Maße
• Aderisolation: geschäumtes PE
• Aderkennzeichnung: farbig, Paare: Nr. 1: weiß / blau; Nr. 2: weiß / orange; Nr. 3: weiß / grün; Nr. 4: weiß / braun
• Adern mit optimalen Schlaglängen zu Paaren verseilt
• Schirmelement: Paare, kunststoffkaschierte Aluminiumfolie (St)
• Paare mit optimalen Schlaglängen verseilt
• Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung: ca. 46%
• Bewicklung: Kunststoffvlies
• Außenmantel: PUR
• Mantelfarbe: schwarz
• Längenmarkierung: in Meter

Eigenschaften

• Beständig gegen UV-Strahlung
• Halogenfrei

Verwendung
HELUEVENT® CAT.7 PUR BROADCAST FLEX ist eine Datenleitung für Studio- und Broadcastanwendungen in der Musikindustrie. Sie ist hochflexibel und verfügt über einen Spezial-PUR-Mantel. Geeignet für Innen- und Außeninstallationen, jedoch nicht für Erdverlegung. Unterstützt Audio over IP (AoIP), Video-Ethernet; IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; FDDI; ATM.

Hinweise

• Die Leitergrößen basieren auf dem AWG-Maßsystem; metrische Querschnitte (mm²) sind angenähert und dienen nur als Orientierung.

Caractéristiques / spécifications techniques

• Artikelnummer: 11029360
• Außen-Ø (ca.): 7,2 mm
• Cu-Zahl per km: 17,5
• Gewicht (kg/km, ca.): 45,0
• Kupferbasis in EUR / 100kg: 150
• Meter pro Verpackungseinheit: 100, 500, 1000
• Individuelle Zuschnitte möglich: ja
• EAN / GTIN: 4060892563416
• Zolltarifnummer: 85444920
• Normen: ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2
• Temperaturbereich: bewegt 0°C bis +50°C; nicht bewegt -40°C bis +80°C
• Nennspannung: 80 V AC/DC
• Prüfspannung Ader/Ader und Ader/Schirm: 1000 V DC
• Leiterwiderstand bei 20°C: max. 125 Ohm/km
• Schleifenwiderstand bei 20°C: max. 250 Ohm/km
• Betriebskapazität (nom.): ca. 43 pF/m
• Rel. Ausbreitungsgeschwindigkeit: ca. 75%
• Wellenwiderstand (20°C, bei 100 MHz): 100 Ohm ± 5 Ohm
• Signallaufzeit: 460 ns/100m
• Laufzeitunterschied: max. 10 ns/100m
• Mindestbiegeradius: bewegt 8 x Außen-Ø, nicht bewegt 4 x Außen-Ø
• Außen-Ø (ca.): 7,2 mm
• Gewicht (ca.): 45,0 kg/km
• Außenmantel: PUR (schwarz)
• Abschirmung: Paare kunststoffkaschierte Aluminiumfolie (St) + Geflecht aus verzinnten Cu-Drähten (ca. 46% Abdeckung)
• Längenmarkierung: in Meter
• Verpackungslängen: 100 m, 500 m, 1000 m
• Unterstützt PoE Typ 1-4 und mehrere Netzwerkprotokolle (10Base-T, 100Base-T, 1000Base-T, etc.)
