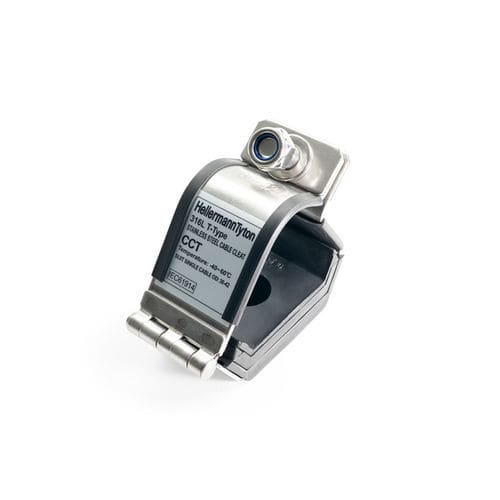

Edelstahl-Kabelschelle CCT128-SS316L/PO-ML

Schraubbefestigungenfeuerfestwiederverwendbar

Beschreibung
Die Kabelschelle CCT128 in Trefoil-Anordnung sichert und stützt dreiphasige Kabelbündel in Trefoil-Formation und gewährleistet Ausrichtung und Haltevermögen im Normalbetrieb sowie bei Kurzschlussereignissen. Entwickelt für Umgebungen mit hohen Fehlerströmen, reduziert sie Kabelbewegungen durch elektromechanische Kräfte zum Schutz von Anlage und Personal und zur Einhaltung relevanter Normen.

Merkmale

• Entspricht IEC 61914:2021
• Edelstahl SS316L in Marinequalität
• Mit Befestigungsmaterial aus SS316L (Schrauben M8, M10 oder M12) und Nylon-Sicherungsmutter
• Schraubmontage (M10 standardmäßig beigefügt)
• Schutzisolierung aus Polyolefin
• Hält das Kabel unter elektromechanischen Kräften infolge von Kurzschlüssen
• 180 kA Spitze bei 300 mm; 125 kA Spitze bei 600 mm
• Sehr hohe Schlagfestigkeit (seitliche Prüfbelastung durchschnittlich 25 kg; axiale Prüfung bestanden)
• Nadel-Flammtest: 30 Sekunden
• UV-Beständigkeitstest: 1000 Stunden

Basisdaten
Kabel ⌀ max.: 128 mm
Kabel ⌀ min.: 119 mm
Farbe: Metall (ML)
Beschreibung: Kabelschelle in Trefoil-Formation, gefertigt aus SS316L mit Polyolefin-Schutzisolierung für Anwendungen, in denen Kurzschlusskräfte Risiko für Geräte und Personen darstellen.
Befestigungsart: Schraubmontage
Wesentliche Produkteigenschaften: Schutzisolierung
Material: Edelstahl (SS316L), Polyolefin Compound (PO)
Mechanische Materialeigenschaften: Sehr hohe Schlagfestigkeit
Montageschrauben-Typ: M10 Schraube (standardmäßig beigefügt)
PART DESCRIPTION: CCT128-SS316L/PO-ML
Inhalt: 1 Beutel (EA)
Produktfamilie: Kabelschelle Trefoil
Produktgruppe: Kabelschelle Edelstahl
Kurzbeschreibung: Kabelschelle Trefoil-Formation, SS316L, für Kabeldurchmesser 119–128 mm, IEC 61914:2021
Typ: CCT128
Typische Anwendung: Sichern und Stützen elektrischer Kabel in Kabelmanagementsystemen; Aufrechterhaltung von Ausrichtung und Haltevermögen im Normalbetrieb und bei Kurzschlüssen
UV-stabilisiert: Ja
Variante: TREFOIL
Gewicht/Einheit: 1.5 kg

Produktabmessungen
Bundle ⌀: 119–128 mm
Bundle ⌀ max.: 128 mm
Bundle ⌀ min.: 119 mm
Tiefe (D): 210 mm
Höhe (H): 265 mm
Geeignet für Querschnitt: 2500 mm²
Dicke (T): 2.1 mm
Breite (W): 295 mm

Spezifikationen
Korrosionsbeständigkeit: Ja
ELV-konform (Artikel 4 - 2): Ja
Flammenbeständig: Ja
Brennbarkeit: nicht brennbar
Halogenfrei: Ja
Gefahrgut: Nein
Betriebstemperatur: -40 °C bis +60 °C
ROHS-konform: Ja
Beständig gegen Kurzschlusskräfte: Mittel-/Hochspannungsanwendungen
Wiederverwendbar: Ja
Normen: IEC 61914:2021

Logistik & Verpackung
Ursprungsland: CN
Zolltarifnummer: 73269098
EAN / GTIN: 4031026790954
Packaging 1 - Menge: 1 (Beutel)
Packaging 1 - Typ: Beutel
Packaging 1 - Gewicht: 1.5 kg
Packaging 3 - Höhe: 0.27 m
Packaging 3 - Länge: 0.46 m
Packaging 3 - Menge: 10 (Kartons)
Packaging 3 - Typ: Karton
Packaging 3 - Volumen: 0.0447 m³
Packaging 3 - Gewicht: 15.93 kg
Packaging 3 - Breite: 0.36 m
Packaging 4 - Höhe: 1.224 m
Packaging 4 - Länge: 1.2 m
Packaging 4 - Menge: 160 (Palette)
Packaging 4 - Typ: Palette
Packaging 4 - Volumen: 1.175 m³
Packaging 4 - Gewicht: 276.88 kg
Packaging 4 - Breite: 0.8 m

Weitere Informationen / Klassifikation
ETIM 8.0 Key: EC004588
ETIM 9.0 Key: EC004588
UNSPSC Key: 31162305

Technische Merkmale / Spezifikationen

• Modell / Typ: CCT128
• Material: SS316L + PO (Polyolefin Compound)
• Schutzisolierung: vorhanden
• Bundle-Ø: 119–128 mm
• Abmessungen (B×H×T×D): 295 mm × 265 mm × 2.1 mm × 210 mm
• Nutzbarer Querschnitt: 2500 mm²
• Gewicht pro Einheit: 1.5 kg
• Betriebstemperatur: -40 °C bis +60 °C
• Normen: IEC 61914:2021
