Manuelles Spannmittel K2550 series

mechanischhandbedientWelle

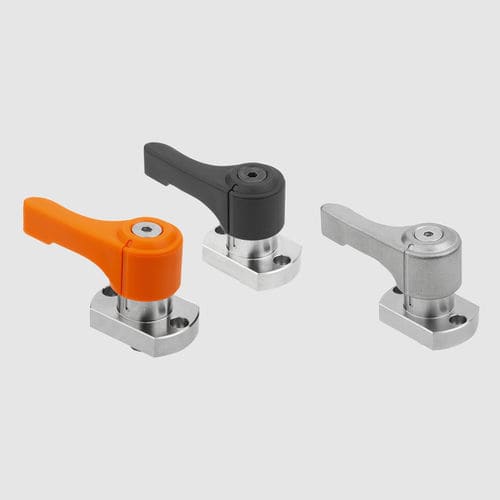

Die Druckspanner bieten eine komfortable, einfache und schnelle Möglichkeit, mechanische Teile wie Flachstangen oder Wellen zu sichern oder zu lösen. Sie eignen sich ideal für Anwendungen in der Maschinen- und Fertigungstechnik, bei denen oft wiederholte Handhabungen erforderlich sind. Die Druckspanner sind einfach zu montieren und ermöglichen eine präzise Anpassung und einen sicheren Halt. Werkstoff Gehäuse, Bolzen und Diamant-Gripper Edelstahl. Hebel Edelstahl oder Thermoplast PA (Polyamid). Ausführung Gehäuse und Bolzen blank. Diamant-Gripper galvanisiert. Hebel PA glasfaserverstärkt, orange oder schwarz. Hebel Edelstahl, blank. Hinweis Befestigungsschrauben M2 oder M3 aus Edelstahl werden mitgeliefert. Alle Kontaktflächen gründlich entfetten. Geklemmte Stange oder Welle nicht bewegen. Empfohlener Klemmbereich (5,9 - 6,3 mm) beachten. Übermäßige Stöße oder Vibrationen können dazu führen, dass sich das geklemmte Objekt verstellt. Betätigungsweise Sicherstellen, dass der Druckspanner in ungespannter Position ist. Flachstange oder Welle in die ungespannte Position schieben. Hebel um 90° drehen. Bei vollständiger Klemmung, sind die Markierungslinien auf einer Linie, außerdem ist ein Klicksignal zu hören.
