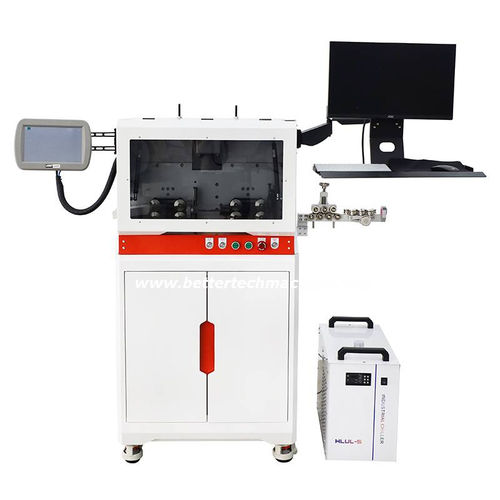

Abläng- und Abisoliermaschine / Draht JWD-SM603

MesserUV-Laserprogrammierbar

Produktübersicht
Die automatische Maschine zum Schneiden, Abisolieren und UV-Laserbeschriften von Leitungen JWD-SM603 ist für die effiziente Verarbeitung von Kabelbäumen in industriellen Umgebungen konzipiert. Sie vereint präzises Schneiden, zerstörungsfreies Abisolieren und hochgeschwindige UV-Laserbeschriftung mit MES-basierter Aufgabenverteilung zur Automatisierung von Produktionsabläufen.

Modell
JWD-SM603

Marke
BETTERTECH

Hauptmerkmale

• Anwendbare Kabelgröße: 0,75–30 mm² (max. Φ18) — einadrige Leiter, mehradrige Kabel, geschirmte Kabel, PVC- und andere Elektroleitungen
• Lasersystem: UV-Laser 5 W für berührungslose, hochgeschwindige Kennzeichnung; unterstützt Vektorschriften, Barcodes, QR-Codes, Logos und variable Daten
• MES-Integration: Nahtlose Integration für automatische Auftragsverteilung und Ausführung in Smart-Factories
• Produktionsleistung: Bis zu 3500 Stk./h (abhängig von Kabelgröße und -länge)
• Markierarten: Festpunkt, fester Abstand, kontinuierlich und Dump-Printing von Fonts

Anwendungen

• Präzise elektronische Kabelbäume (z. B. Mobilfunkkabel, medizinische Geräte), die zerstörungsfreies Abisolieren und Markierung auf Mikron-Ebene erfordern
• Kfz-Kabel mit Anforderungen an hitze- und korrosionsbeständige Kennzeichnung
• Industrielle Chargenverarbeitung von Kabeln zur Steigerung des Durchsatzes und Senkung der Personalkosten

Proben
Markier- und Abisolierbeispiele verfügbar (Beispielfotos auf der Produktseite).

Technische Daten

• Maschinentyp: Automatische Maschine zum Schneiden, Abisolieren und Laserkennzeichnen von Kabeln
• Modell: JWD-SM603
• Funktionen: Kabelschneiden, Isolationsabzug, UV-Laserkennzeichnung, MES-System
• Anwendbarer Draht: Einadriger Draht, mehradriges Kabel, geschirmtes Kabel, Elektrokabel, PVC-Draht
• Leistung: 3500 Stk./h (je nach Länge und Größe des Drahtes)
• Kabelgröße: 0,75–30 mm² (max. Φ18)
• Lasertyp: UV-Laser
• Laserleistung: 5 W
• Druckdurchmesser: 1–16 mm
• Markiergeschwindigkeit: 10–7000 mm/s
• Mindestzeichengröße: 0,2 mm
• Markiermethoden: Festpunkt, fester Abstand, kontinuierlich, Dump-Printing von Fonts
• Vollabziehlänge: Vorne 1–200 mm; Hinten 1–100 mm
• Halbe Abziehlänge: Vorne 1–1500 mm; Hinten 1–300 mm
• Schnittlänge: 1–999999.9 mm
• Schnitttoleranz: ≤ 0,002 × Schnittlänge
• Klingenmaterial: Importierter Schnellarbeitsstahl
• Antrieb: Servomotor und präzisionsgeschliffene Spindel
• Zuführmethode: Raupenförderer (kratzerfrei)
• Luftquelle: 0,5 MPa
• Stromversorgung: AC 220V 50/60Hz (optional 110V)
• Abmessungen: 707 × 590 × 1440 mm
• Gewicht: 140 kg
• Kühlung: Wasserkühlung mit automatischer Überhitzungserkennung
• Betriebsbedingungen: 10–40 °C; relative Luftfeuchte ≤ 90% (ohne Kondensation)
• Markieroptionen: Datum, Uhrzeit, variabler Text, Seriennummer, Barcode, QR-Code, Muster
