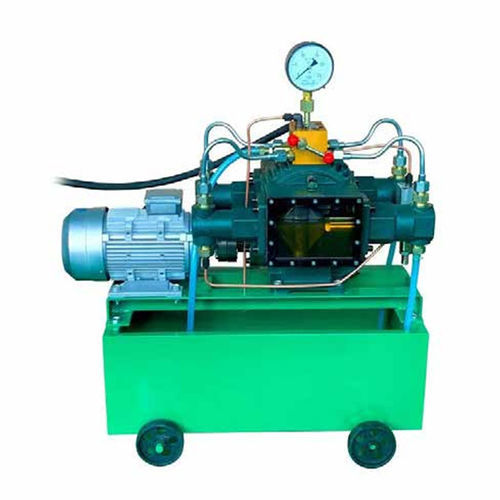

Mobile Druckprüfanlage 4DSY series

Die elektrische hydrostatische Prüf‑Pumpe 4DSY ist eine kompakte Hochdruckeinheit, entwickelt für hydrostatische Prüfungen an Rohrleitungen, Druckbehältern und Ventilen in den Bereichen Wasser, Öl und Gas. Für Labor‑ und Feldeinsatz geeignet, bietet sie schnelles Befüllen, schnellen anfänglichen Druckaufbau und automatische Umschaltung zwischen hohem und niedrigem Durchfluss zur Stabilisierung des Ausgangsdrucks während der Prüfung.

Wesentliche Merkmale

• Kompakte Industriekonstruktion für einfachen Transport und Montage
• Stabiler Ausgangsdruck mit automatischer Durchflussanpassung
• Niedriger Energieverbrauch
• Automatische Umschaltung Hoch-/Niederdurchfluss zur Druckstabilisierung nach dem anfänglichen schnellen Anstieg (automatische Reduzierung oberhalb ≈1,6 MPa)
• Schnelles Befüllen und schnelle Anfangsaufbauzeit zur Verkürzung der Prüfvorbereitung

Anwendungen

• Hydrostatische Prüfungen von Öl-, Gas- und Wasserleitungen
• Prüfung von Druckbehältern, Kesseln, Ventilen und Feuerwehrtechnik
• Labor- und Feldprüfungen; geeignet für Luftfahrt-, Verteidigungs‑ und Forschungsprojekte

Technische Spezifikationen

• Serie: 4DSY
• Modelle und Nenndruckbereiche: 4DSY-180/4 (0–4 MPa); 4DSY-165/6.3 (0–6,3 MPa); 4DSY-105/10 (0–10 MPa); 4DSY-65/16 (0–16 MPa); 4DSY-40/25 (0–25 MPa); 4DSY-30/40 (0–40 MPa); 4DSY-22/63 (0–63 MPa); 4DSY-15/80 (0–80 MPa)
• Spannung: 380 V (alle Modelle)
• Leistung: 1100 W (Modelle bis 16 MPa); 1500 W (Modelle ab 25 MPa)
• Fördermengen (hoch / niedrig) je Modell: 4DSY-180/4 — 180 / 500 L/H; 4DSY-165/6.3 — 165 / 500 L/H; 4DSY-105/10 — 105 / 480 L/H; 4DSY-65/16 — 65 / 480 L/H; 4DSY-40/25 — 40 / 450 L/H; 4DSY-30/40 — 30 / 380 L/H; 4DSY-22/63 — 22 / 350 L/H; 4DSY-15/80 — 15 / 320 L/H
• Gewicht (GW / NW): 130 / 125 kg (typische Werte)
• Abmessungen (ca.): 82 × 47 × 87 cm

Zertifikate & Garantie

• CE‑Zertifikat
• Herstellergarantie: 2 Jahre
