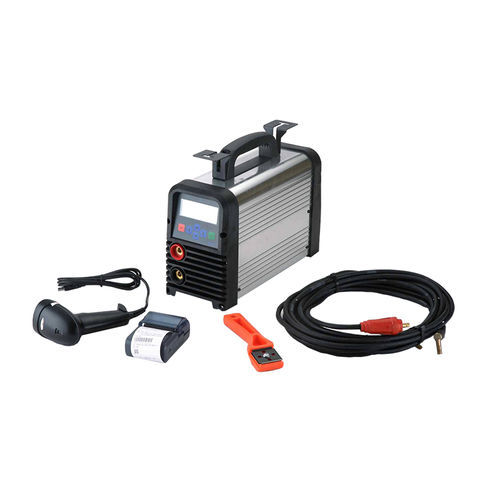

Elektrisches Schmelzaufschlussgerät / Polymer DPS20 series

für Industrieanwendungen

Übersicht
Das DPS20 ist für die Elektrofusionsverschweißung von PE-/HDPE-Rohren und Fittings ausgelegt und bietet digitale Prozesssteuerung, mehrsprachige Benutzeroberfläche sowie Nachverfolgbarkeit der Schweißdaten für Baustellen und industrielle Anwendungen.

Hauptmerkmale

• Fortschrittliche Steuerung: MCU-basierte digitale Steuerung mit 0,5 % Genauigkeit bei Leistung und Zeit; minimale Spannungsabweichung (~0,02 %).
• Benutzeroberfläche: Helles LCD mit mehrsprachiger Unterstützung (Chinesisch, Englisch, Polnisch, Spanisch); manuelle Eingabe und Barcode-Scan möglich.
• Datenmanagement: USB-Anschluss mit Speicher für bis zu 200 Schweißdatensätze zur Rückverfolgbarkeit und zum Export.
• Programmierbare Zyklen: Unterstützung von bis zu 6-phasigen Schweißprofilen.
• Anschlusskompatibilität: Kompatibel mit typischen chinesischen Fittings und Barcoded-Fittings, die mit '9' beginnen.

Datenblatt (DPS20)

• Modelle: DPS20-2.2KW; DPS20-3.5KW
• Nennleistung: 2,2 kW (DPS20-2.2KW); 3,5 kW (DPS20-3.5KW)
• Eingangsspannung: 2Φ AC 220V ± 20%
• Bemessungsstrom: 45 A (2,2 kW); 55 A (3,5 kW)
• Nennausgangsspannung: 55 V (2,2 kW); 75 V (3,5 kW)
• Schweißbereich: 20–200 mm (DPS20-2.2KW); 20–315 mm (DPS20-3.5KW)
• Eingangsfrequenz: 40–65 Hz
• Betriebstemperatur: -20 ~ 50 ℃
• Lagerungstemperatur: -30 ~ 70 ℃

Anwendungsbereiche

• Wasserversorgung und -verteilung
• Gaspipelines
• Heizsysteme in Gebäuden
• Agrarische Bewässerung und vergleichbare PE/HDPE-Rohrinstallationen

Technische Daten

• Steuerungsgenauigkeit: 0,5 % (MCU digital)
• Spannungsstabilität: ~0,02 % Abweichung
• Sprachen: Chinesisch, Englisch, Polnisch, Spanisch
• Datenaufzeichnung: USB, bis zu 200 Datensätze
• Programmierung: bis zu 6 Phasen
• Anwendbare Rohrdurchmesser: 20–315 mm je nach Modell
