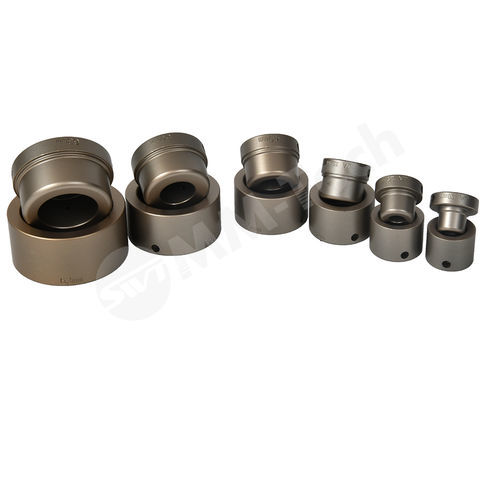

Steckschlüsseleinsatz für Rohre

Rohrschweißmuffe ausgelegt für das Muffenschweißen (Socket-Fusion), geeignet für Montage- und Verbindungsarbeiten an Rohren mit breitem Durchmesserspektrum.

Verfügbare Welding Sockets:

• 16 mm — 75 mm
• 20 mm — 90 mm
• 25 mm — 110 mm
• 32 mm — 125 mm
• 40 mm — 140 mm
• 50 mm — 160 mm
• 63 mm — (kein Wert angegeben)

Spezifikation für die Rohrschweißmuffe:

• Durchmesser 16 mm: männlich A = 16.04; männlich B = 15.84 ±0.04; weiblich A = 15.54; weiblich B = 15.44 ±0.04; Schweißtiefe H A = 13; H B = 13
• Durchmesser 20 mm: männlich A = 20.05; männlich B = 19.78 ±0.04; weiblich A = 19.53; weiblich B = 19.38 ±0.04; Schweißtiefe H A = 14; H B = 14
• Durchmesser 25 mm: männlich A = 25.04; männlich B = 24.77 ±0.04; weiblich A = 24.51; weiblich B = 24.32 ±0.04; Schweißtiefe H A = 15; H B = 16
• Durchmesser 32 mm: männlich A = 32.03; männlich B = 31.75 ±0.04; weiblich A = 31.50; weiblich B = 31.26 ±0.04; Schweißtiefe H A = 16.5; H B = 18
• Durchmesser 40 mm: männlich A = 40.02; männlich B = 39.76 ±0.04; weiblich A = 39.48; weiblich B = 39.20 ±0.04; Schweißtiefe H A = 18; H B = 20
• Durchmesser 50 mm: männlich A = 50.02; männlich B = 49.68 ±0.06; weiblich A = 49.46; weiblich B = 49.19 ±0.06; Schweißtiefe H A = 20; H B = 23
• Durchmesser 63 mm: männlich A = 62.99; männlich B = 62.60 ±0.06; weiblich A = 62.46; weiblich B = 62.10 ±0.06; Schweißtiefe H A = 24; H B = 27
• Durchmesser 75 mm: männlich A = 74.91; männlich B = 74.59 ±0.06; weiblich A = 74.32; weiblich B = 74.00 ±0.06; Schweißtiefe H A = 26; H B = 31
• Durchmesser 90 mm: männlich A = 89.92; männlich B = 89.57 ±0.06; weiblich A = 89.33; weiblich B = 88.93 ±0.06; Schweißtiefe H A = 29; H B = 35
• Durchmesser 110 mm: männlich A = 109.88; männlich B = 109.49 ±0.06; weiblich A = 109.29; weiblich B = 108.80 ±0.06; Schweißtiefe H A = 32.5; H B = 41

Charakteristiken / technische Spezifikationen:

• Bezeichnung: Pipe Welding Socket (Rohrschweißmuffe)
• Größenbereich: 20 mm – 160 mm (lieferbar laut Angabe)
• Material: Aluminium
• Lack / Beschichtung: Daikin Teflon
• Farboptionen: Schwarz und Gold oder kundenspezifisch
• Lieferformate: metrisch oder US-Zoll (1/2"–2") oder kundenspezifisch
• Maßtoleranzen: in der Sektion "Spezifikation" je Durchmesser angegeben (z. B. ±0.04 mm oder ±0.06 mm)
